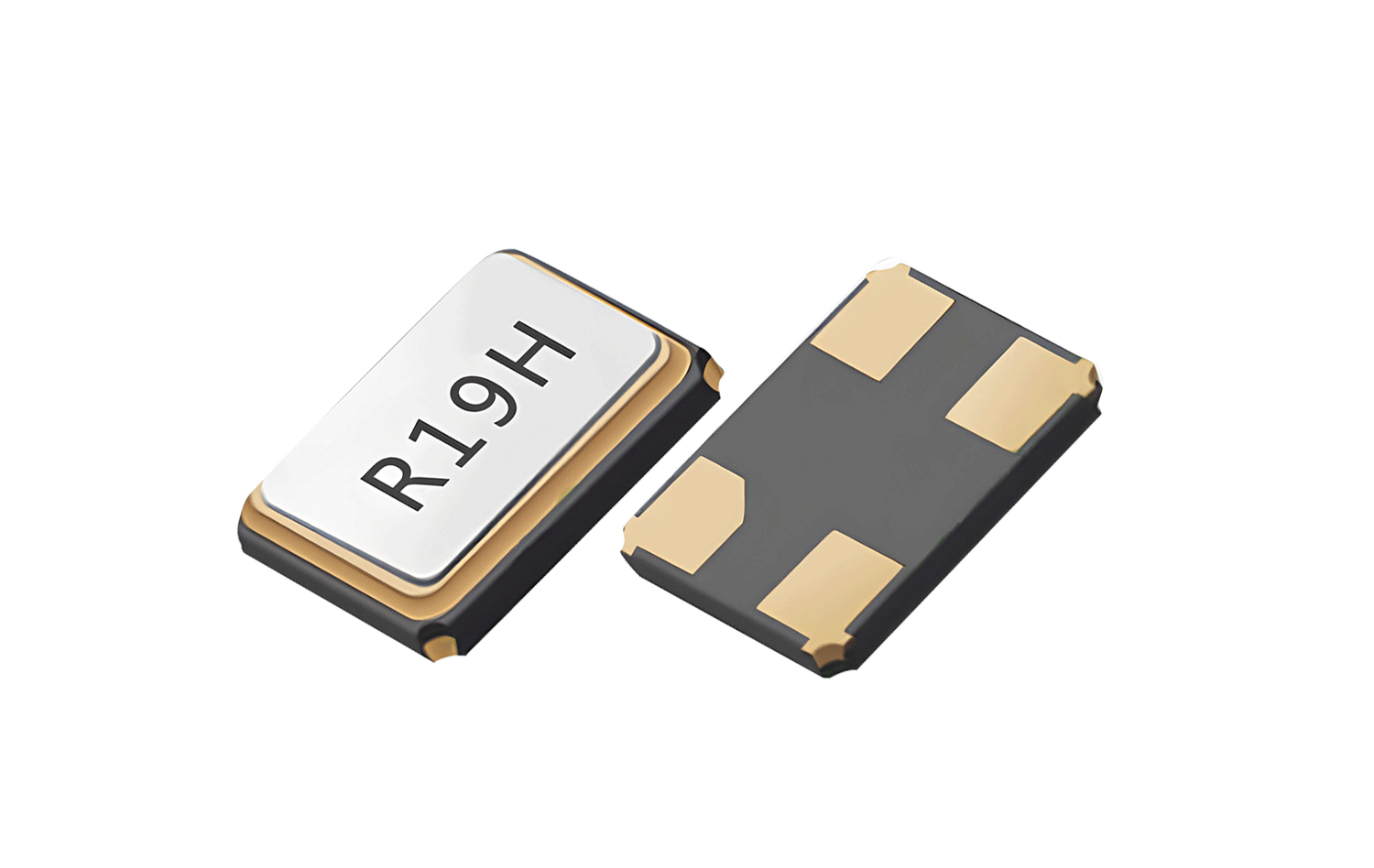

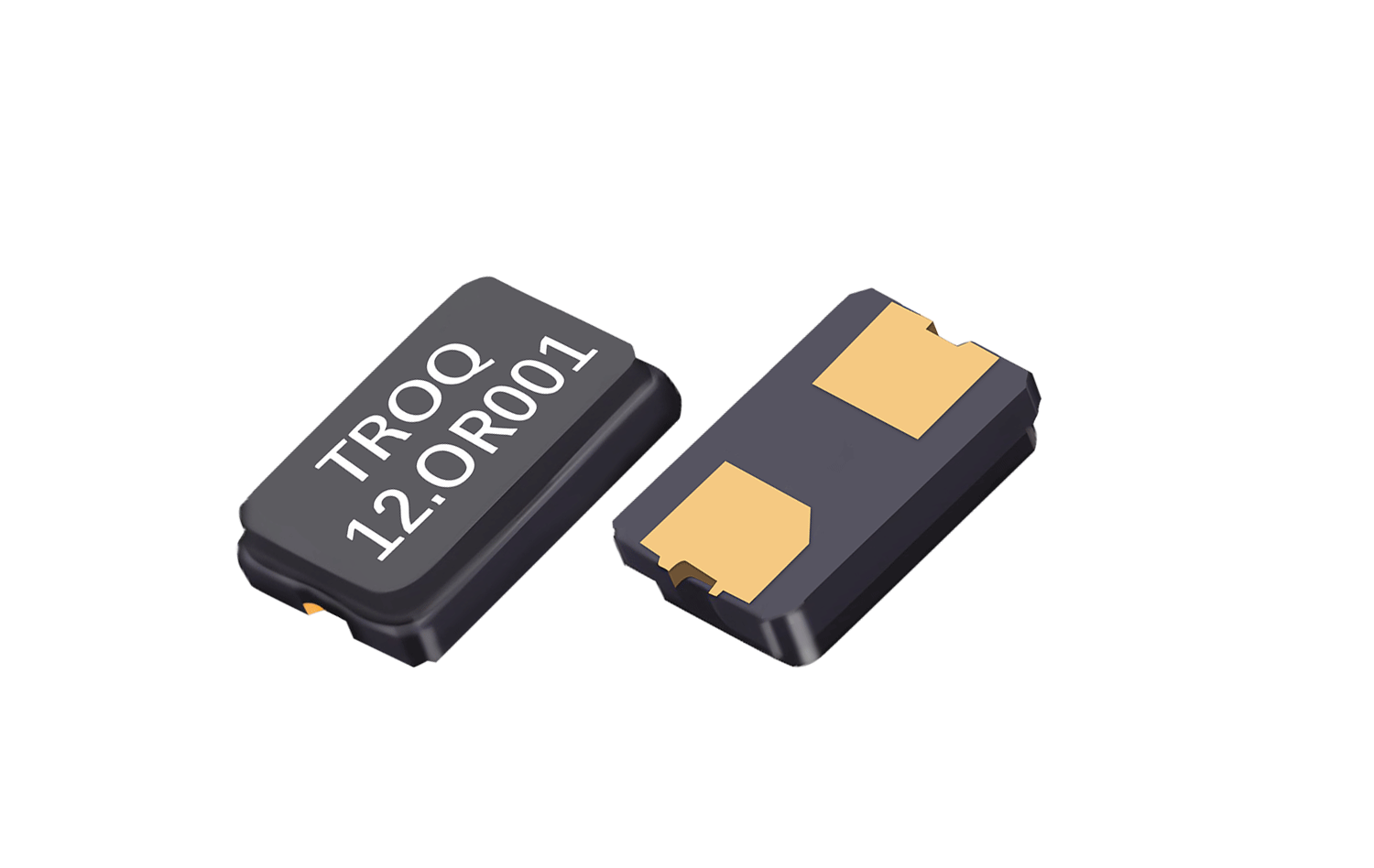

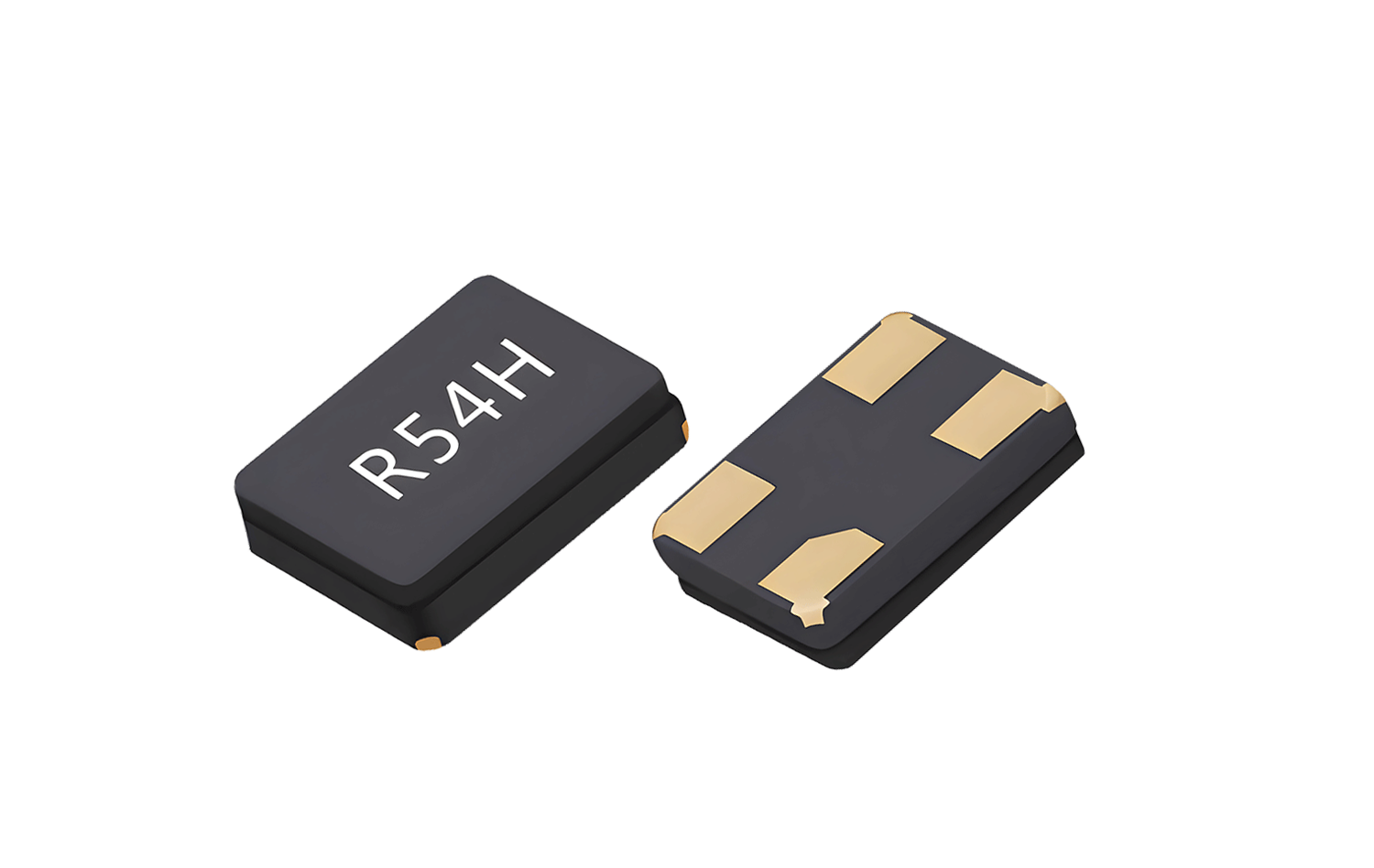

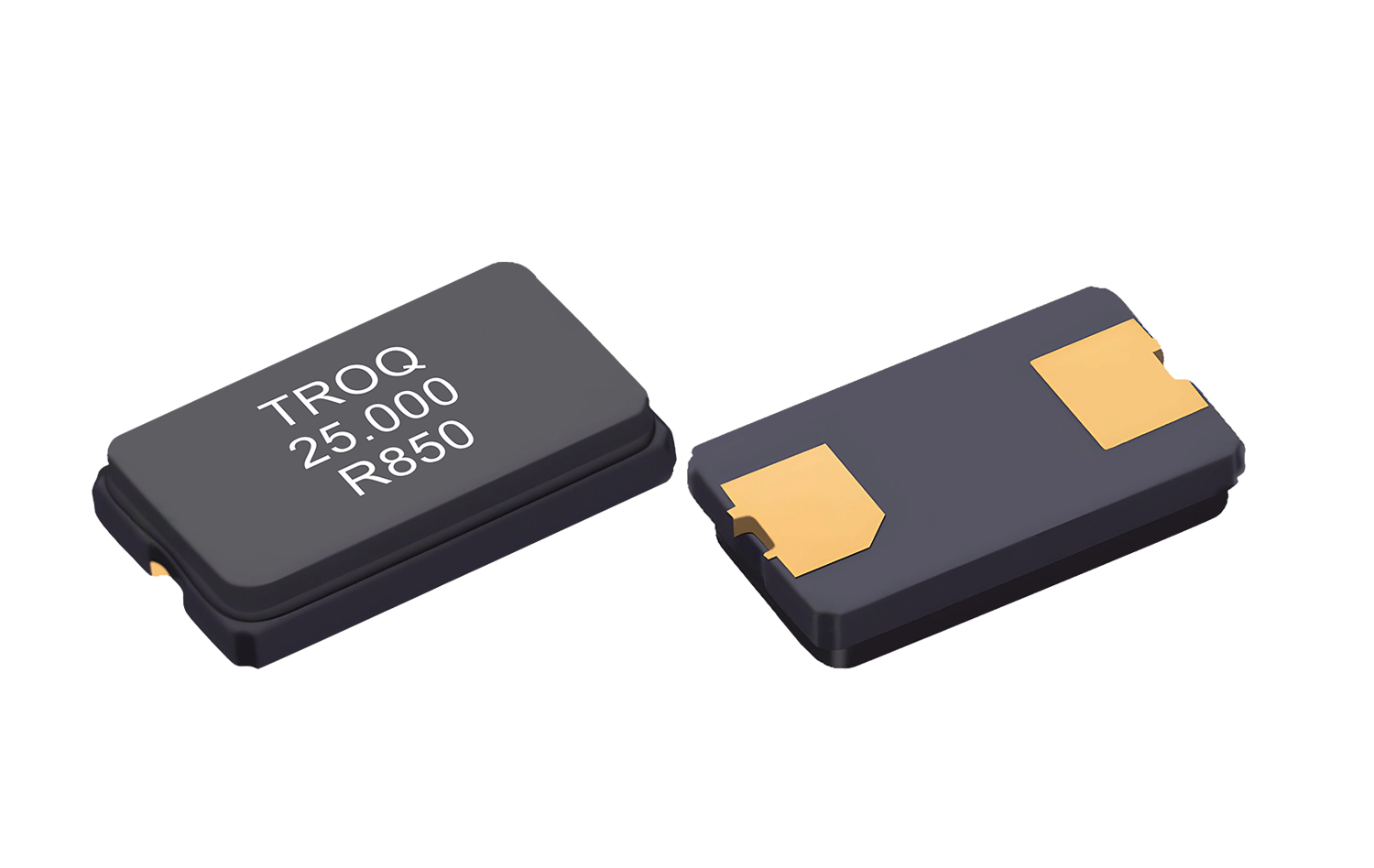

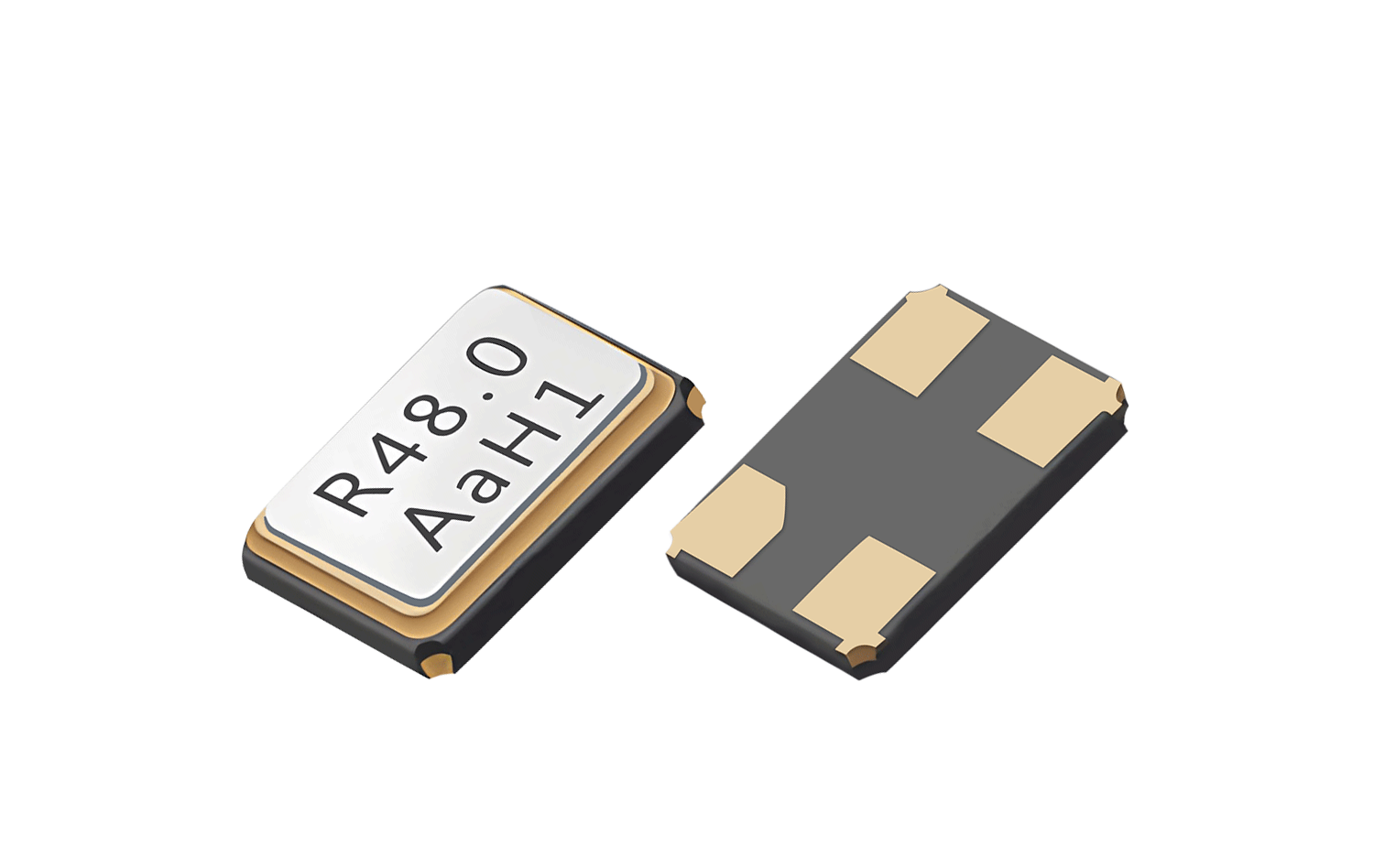

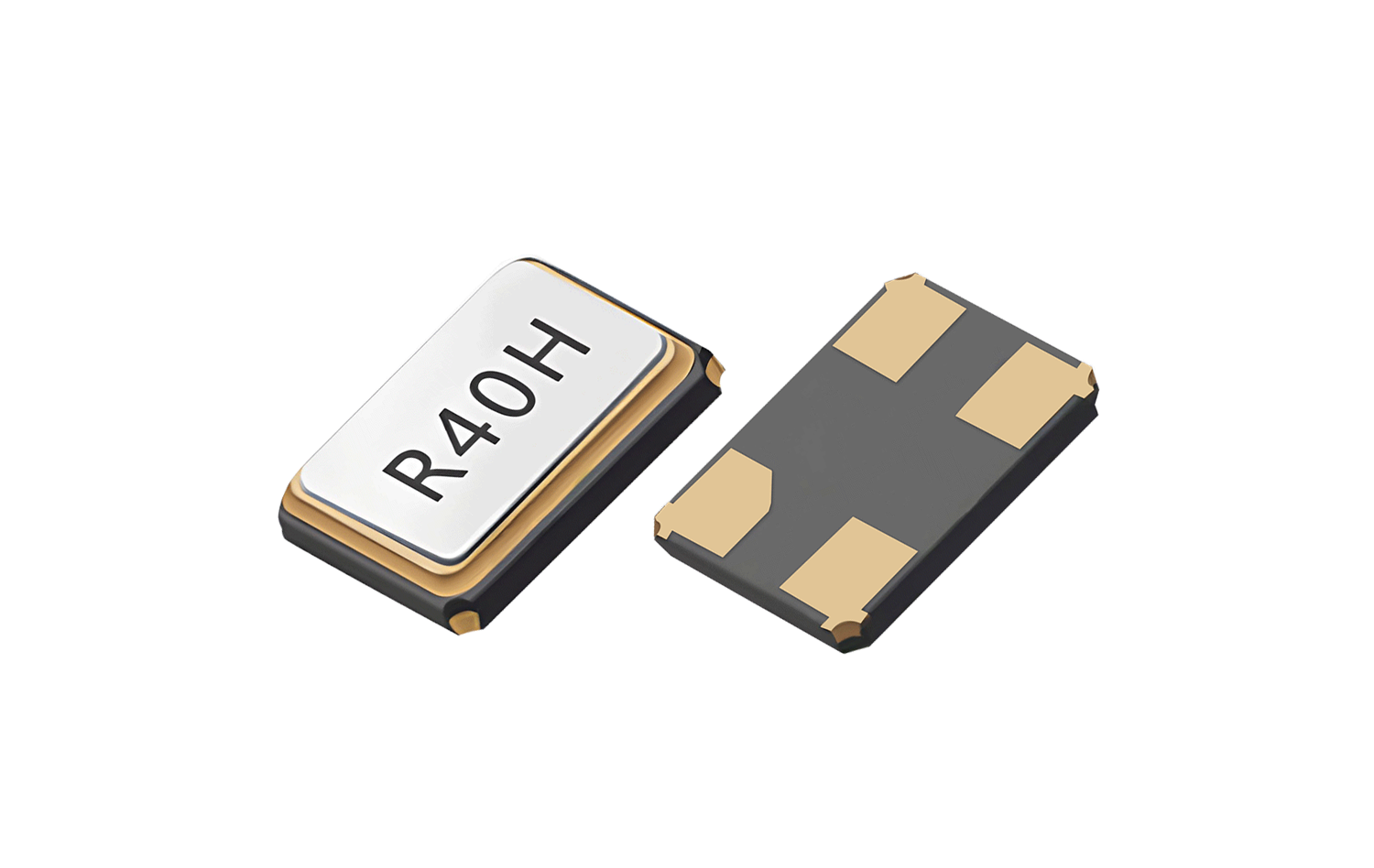

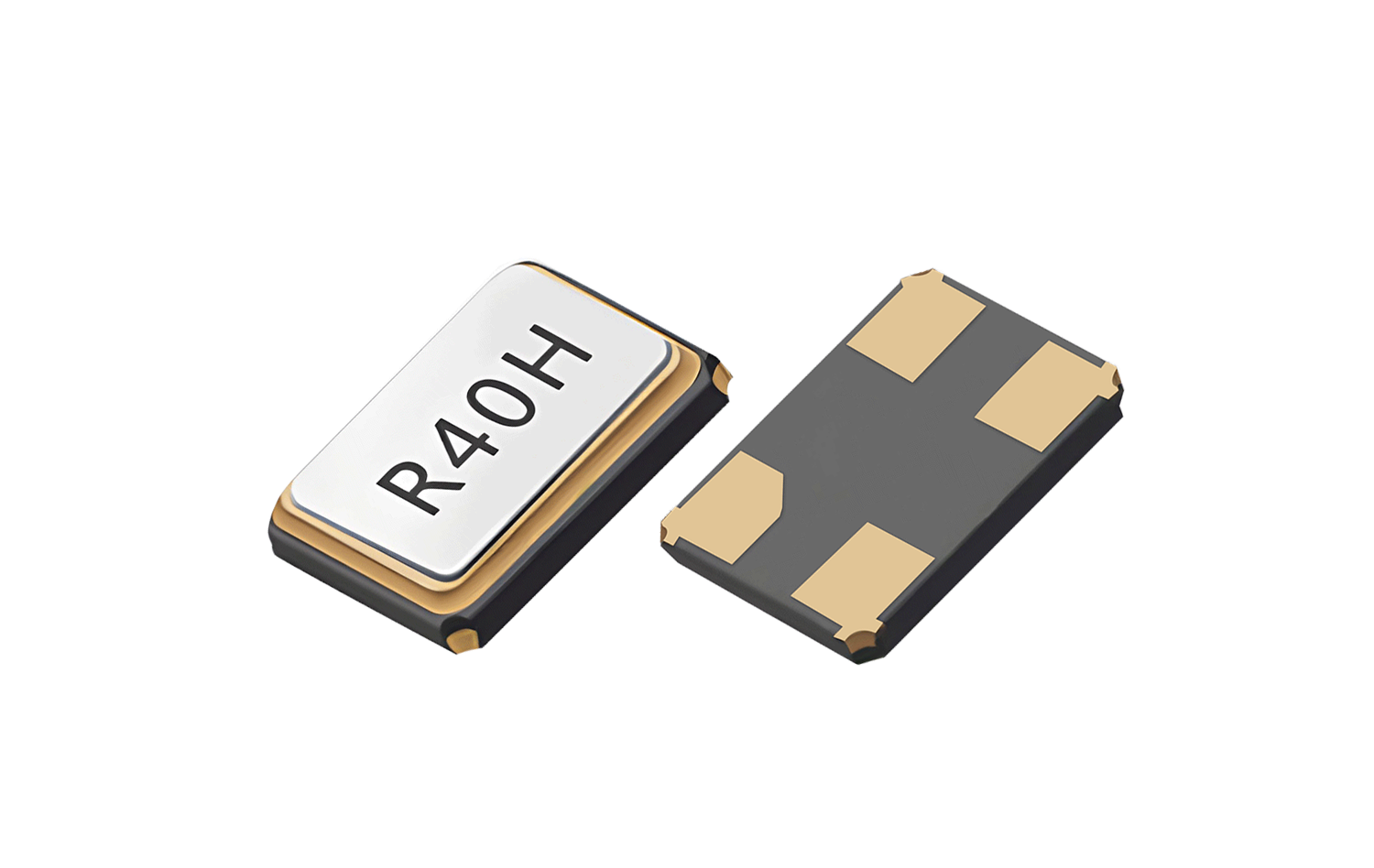

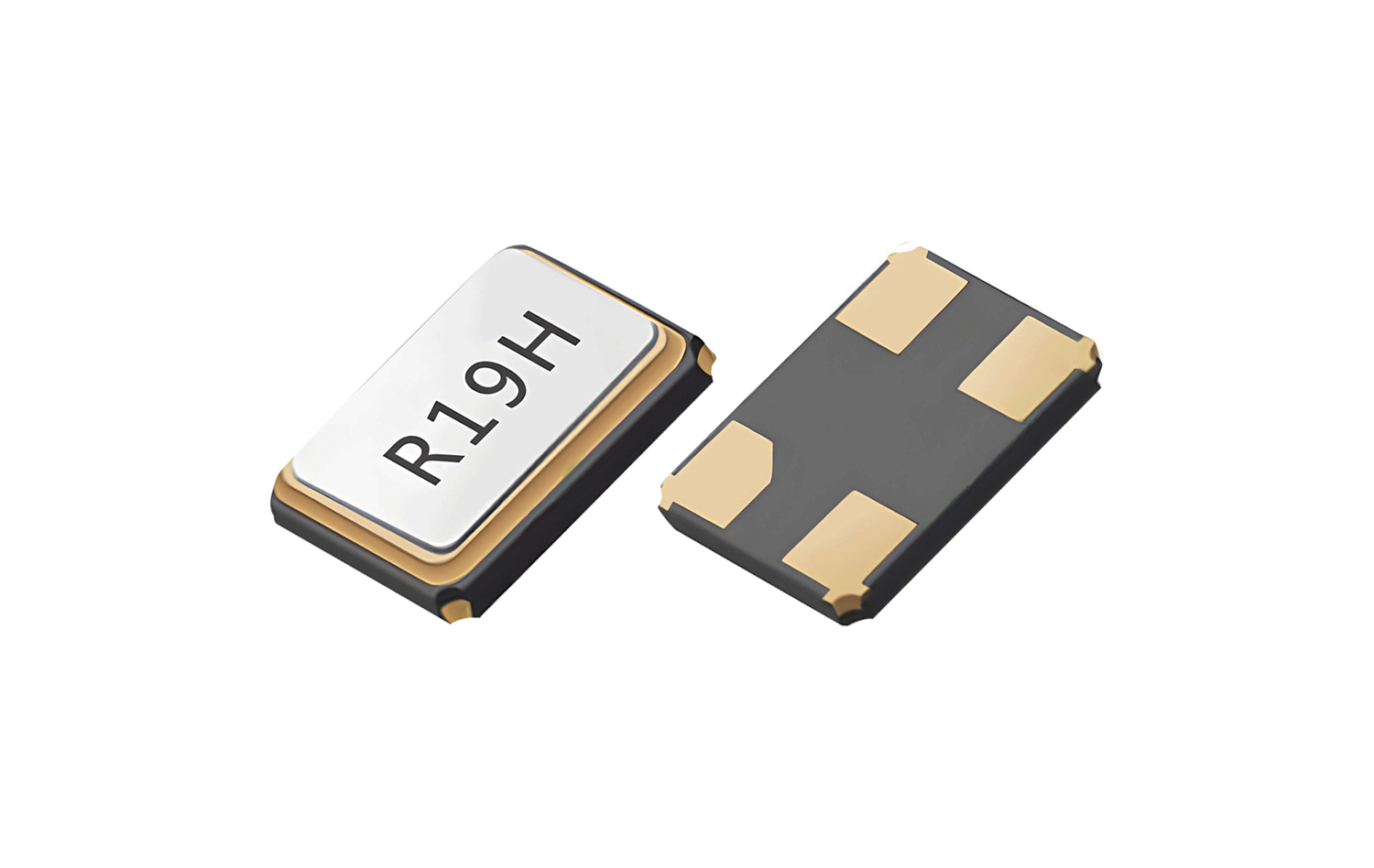

貼片晶振

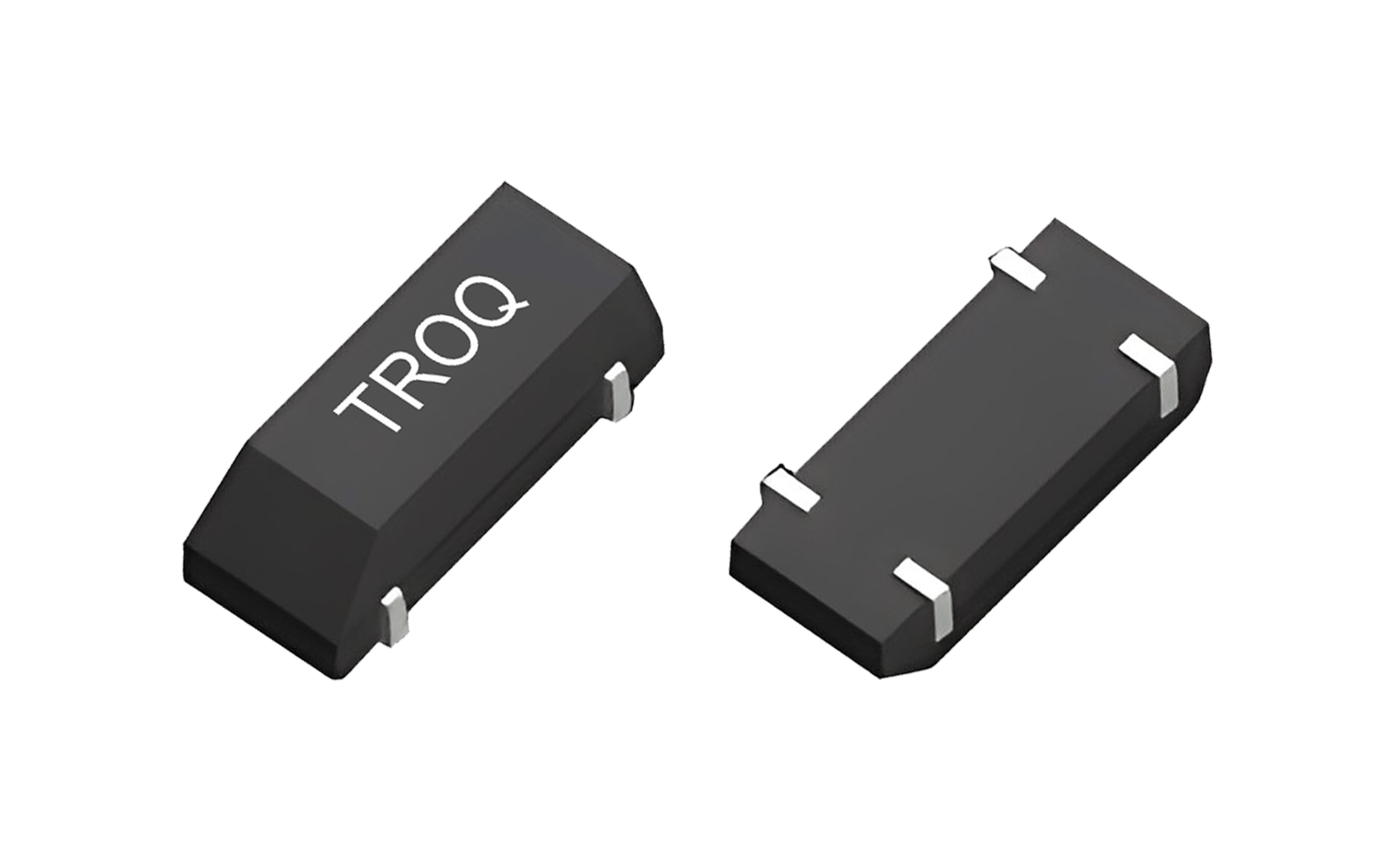

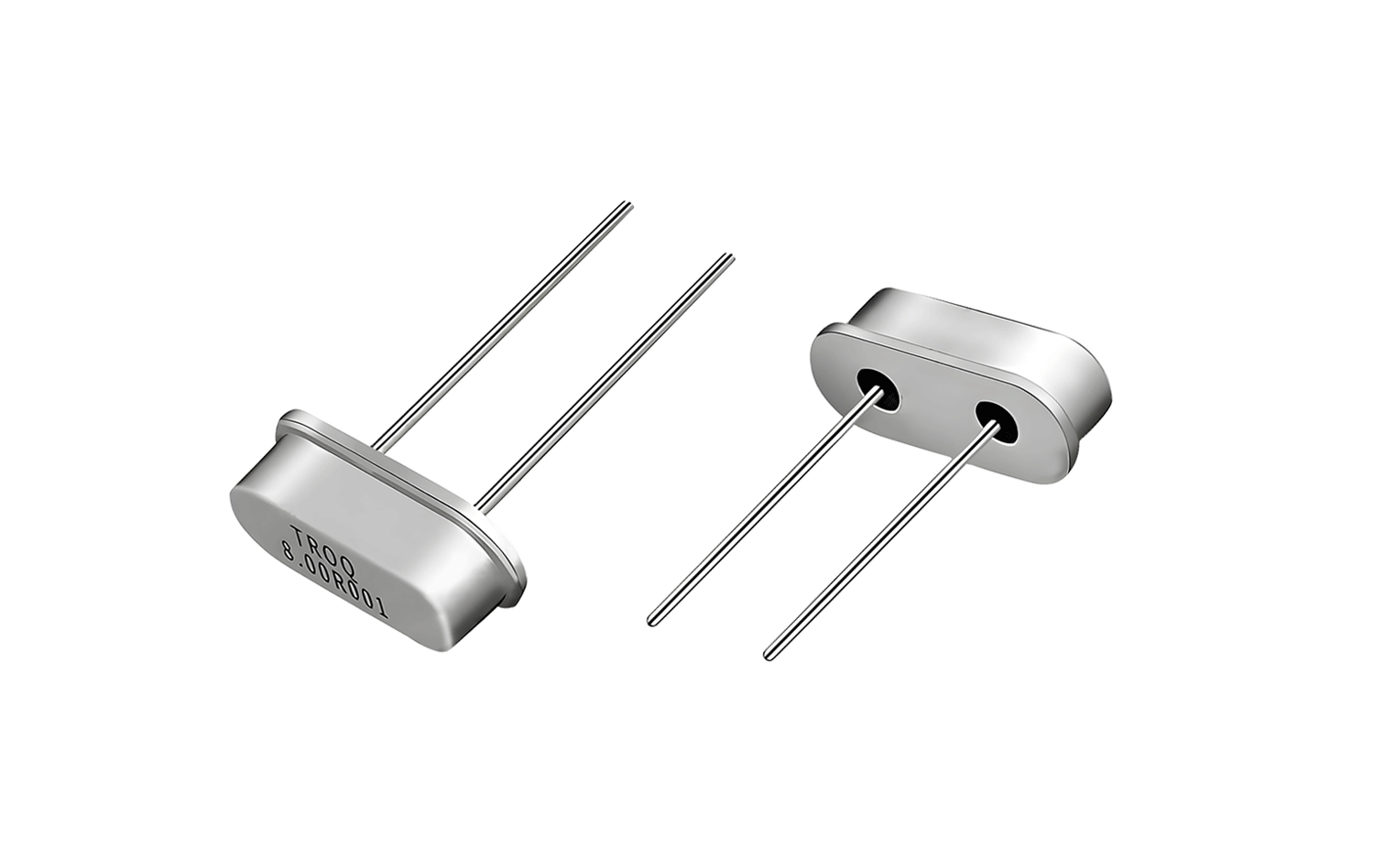

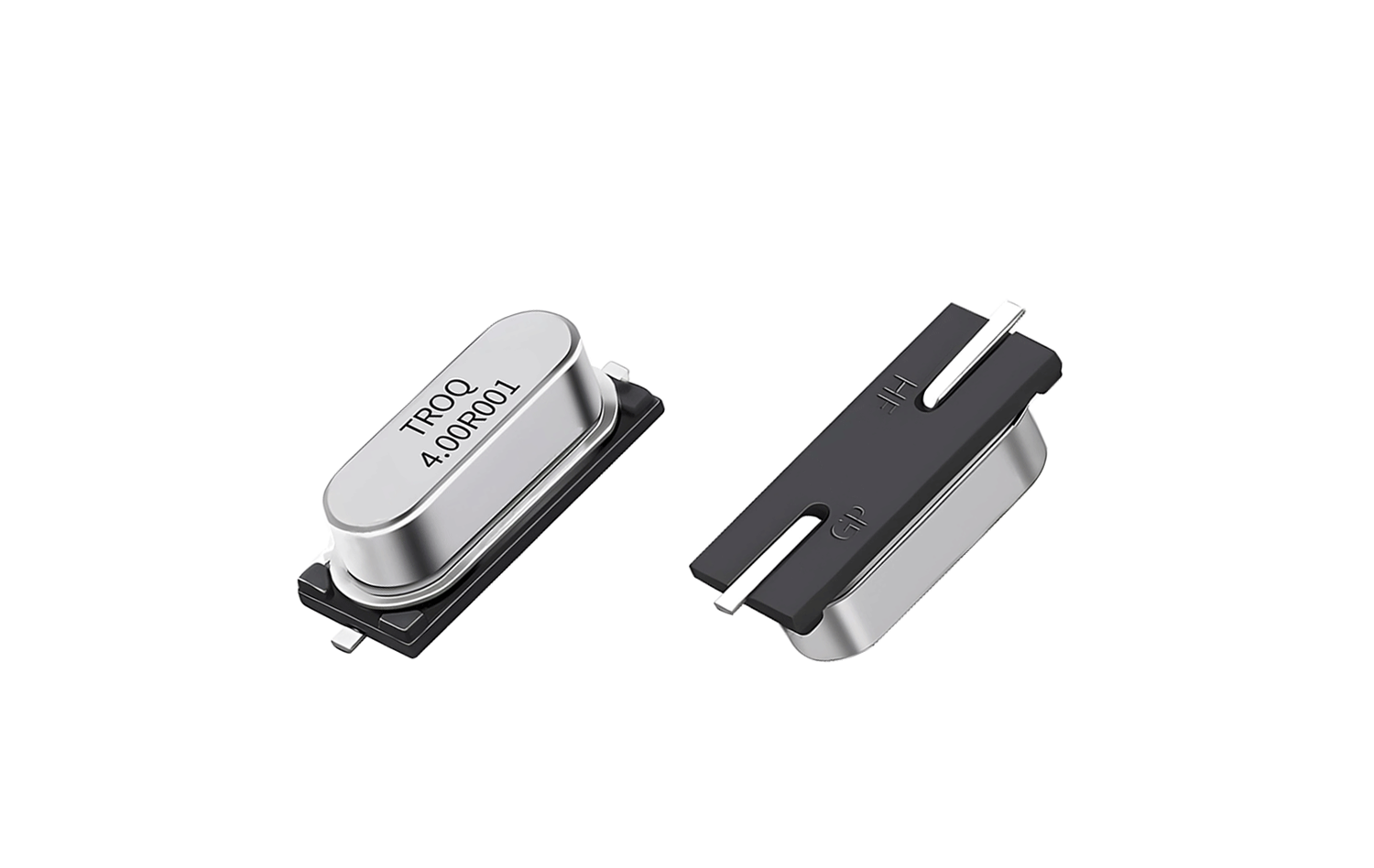

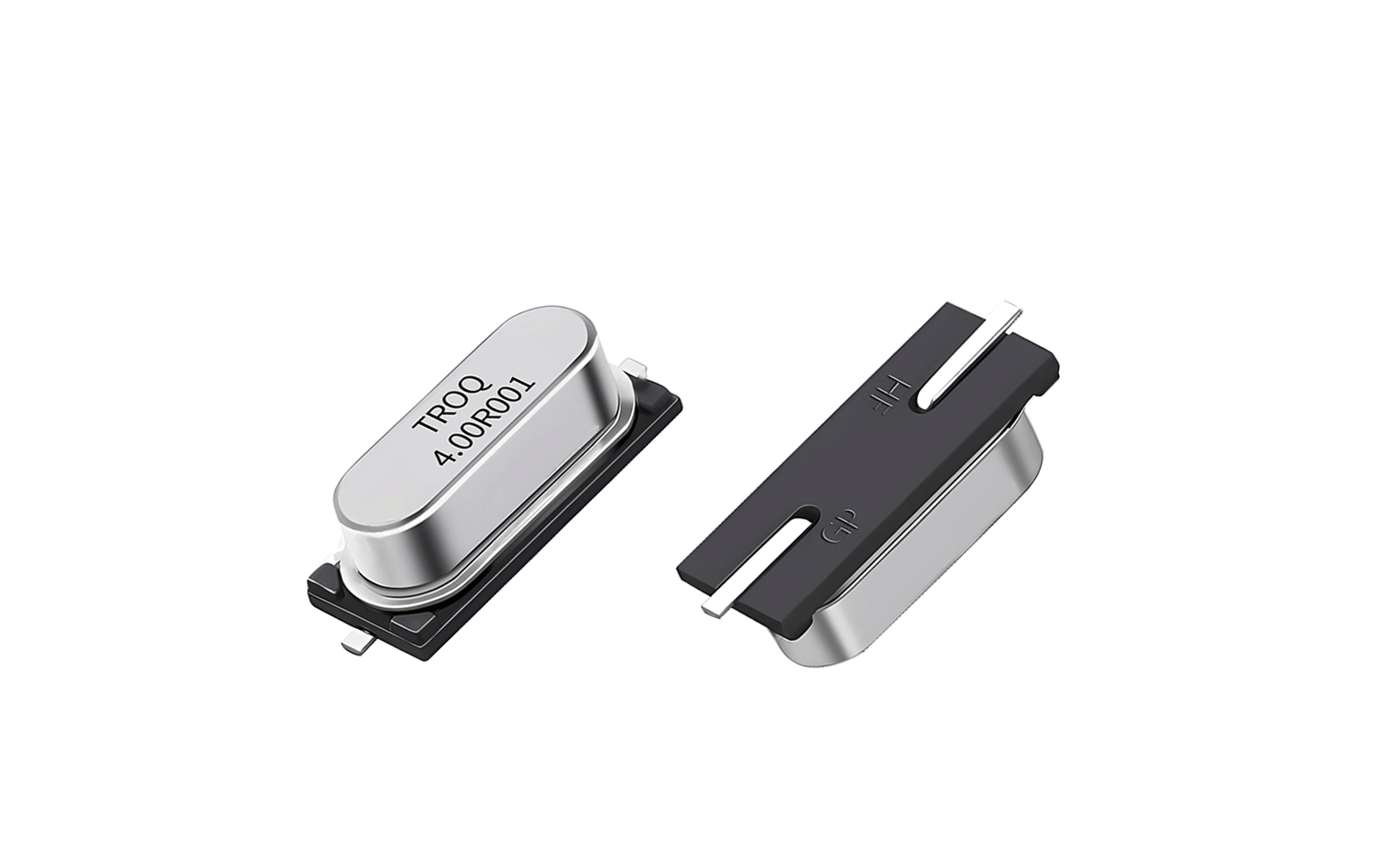

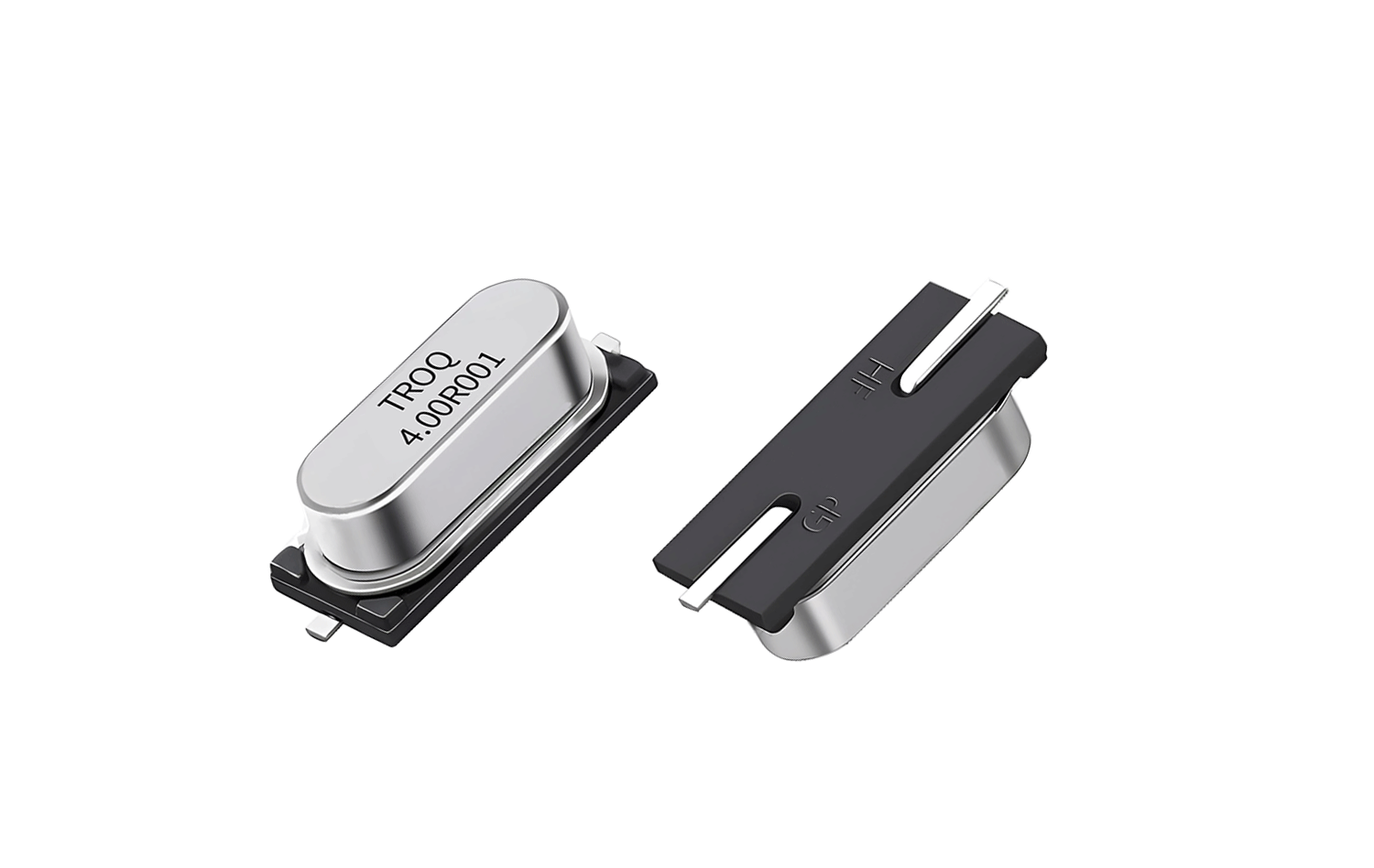

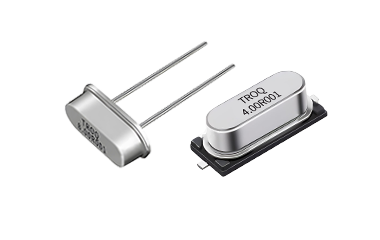

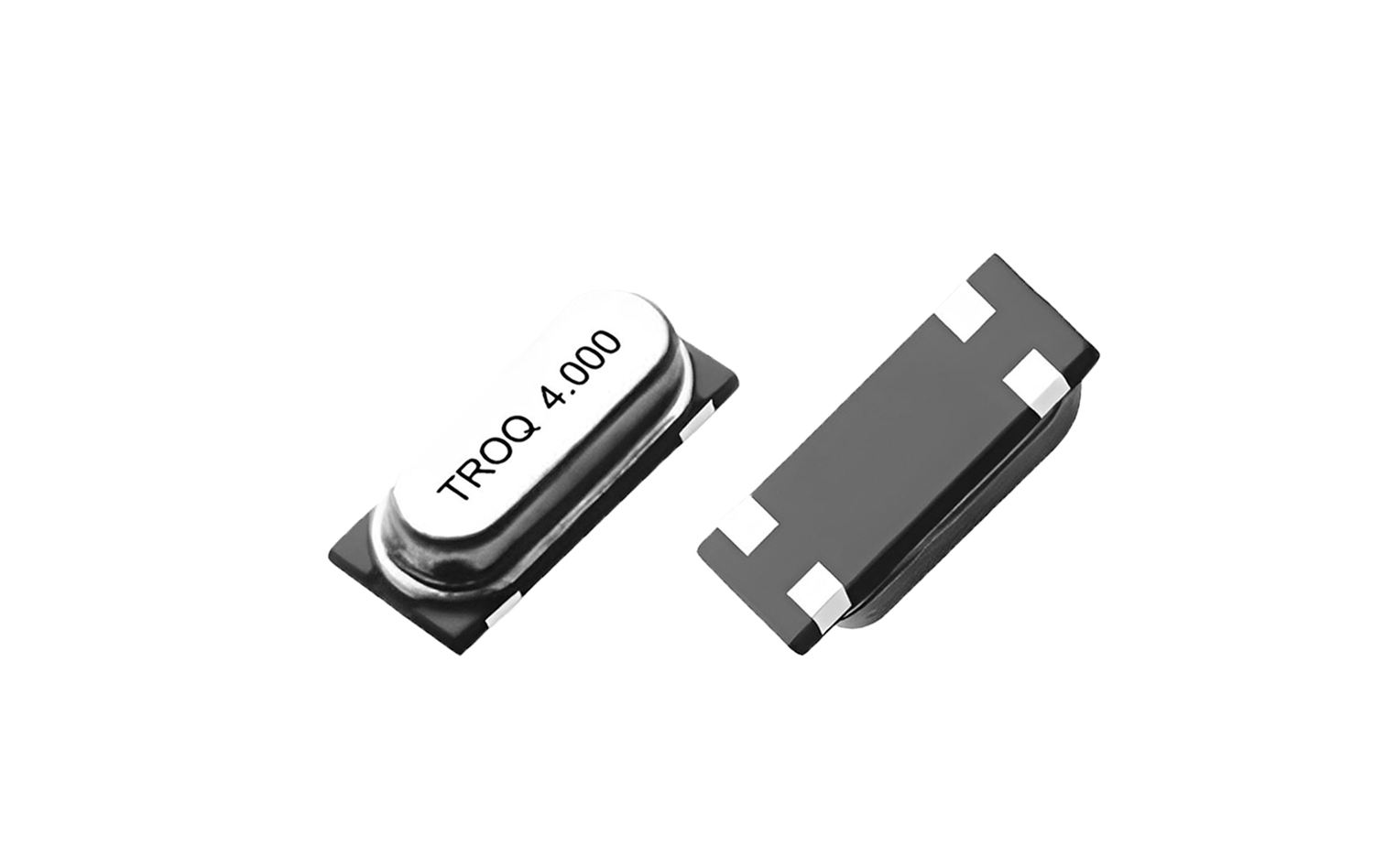

49s系列
陶瓷晶振

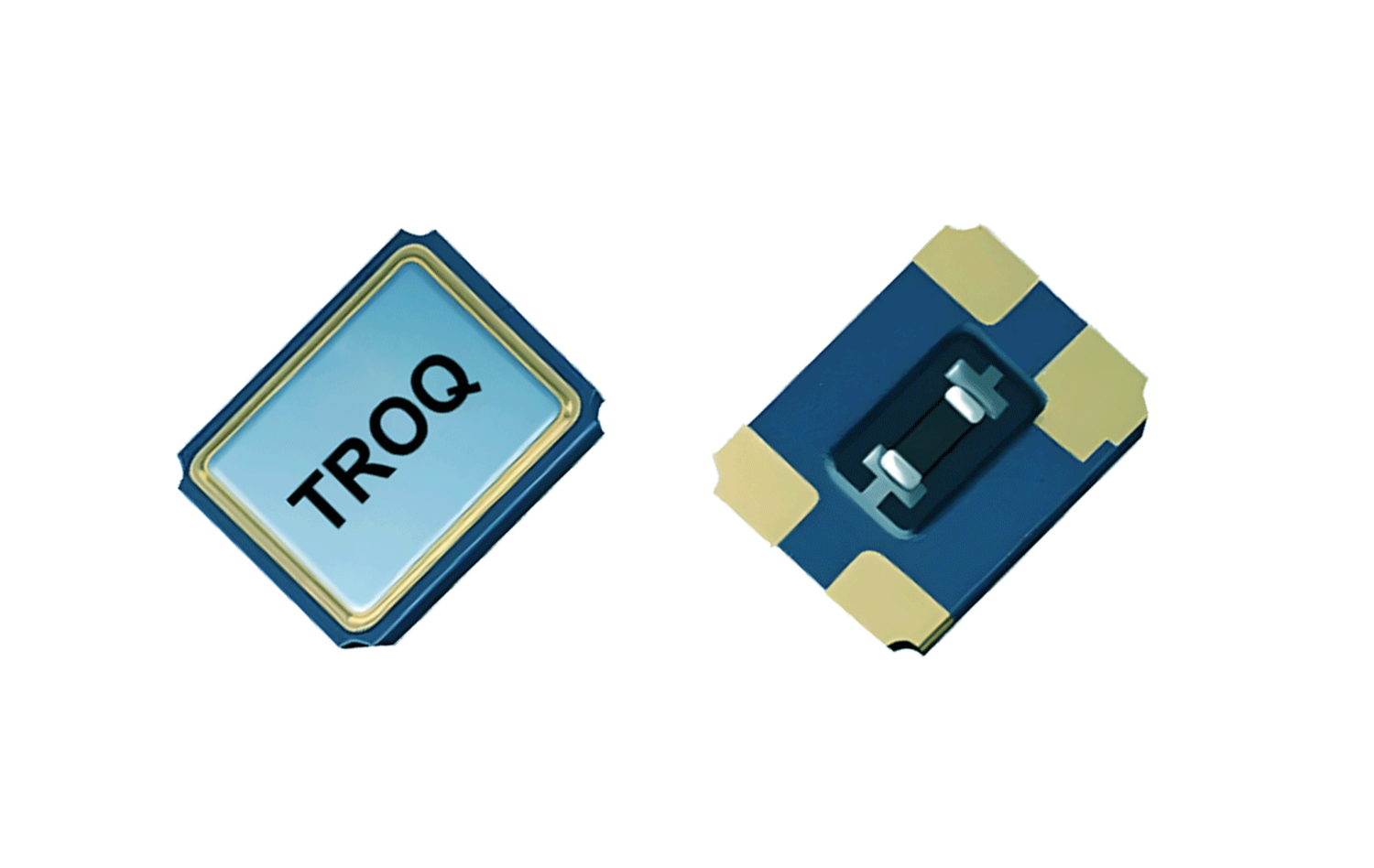

熱敏晶振

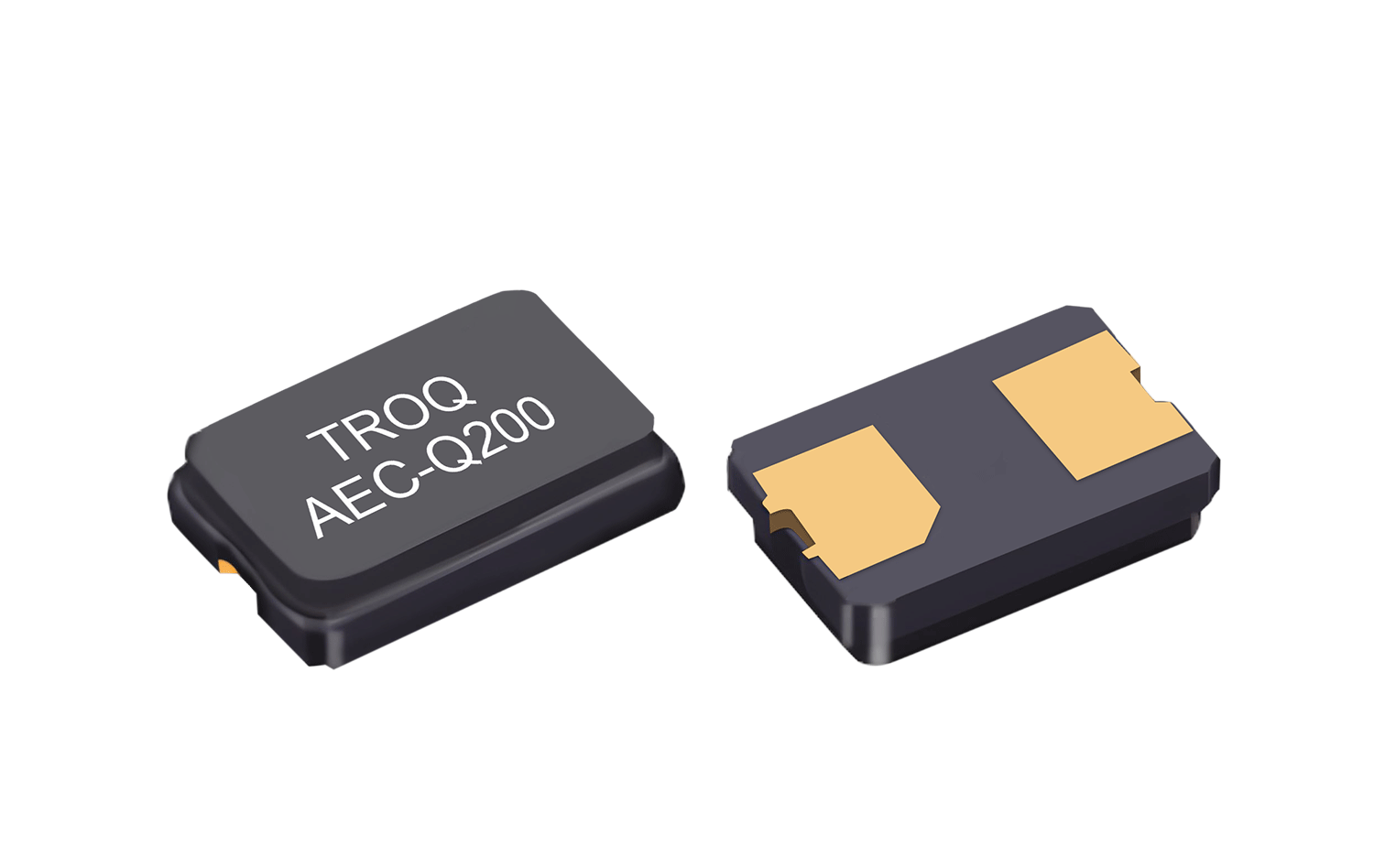

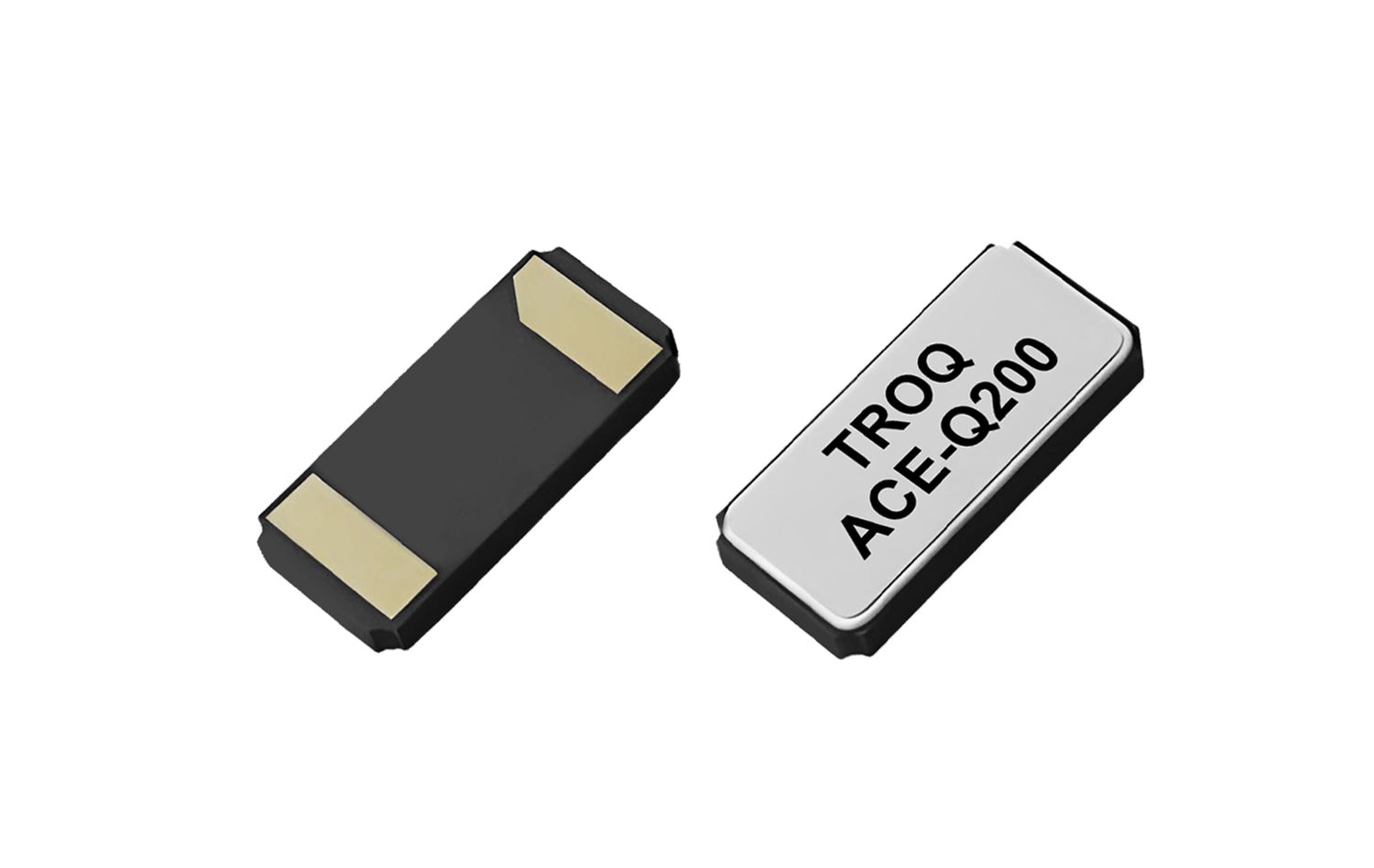

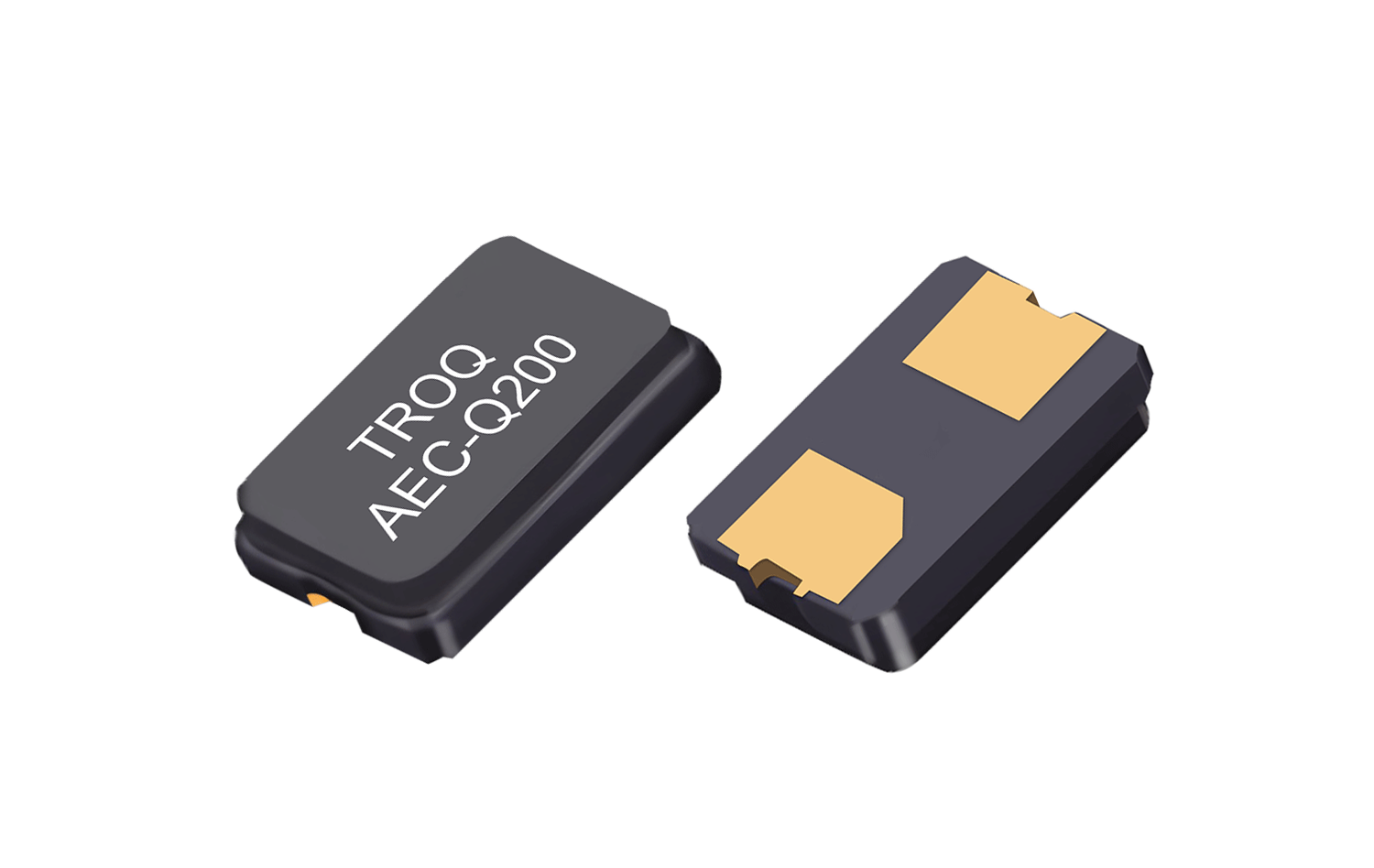

AEC-Q200

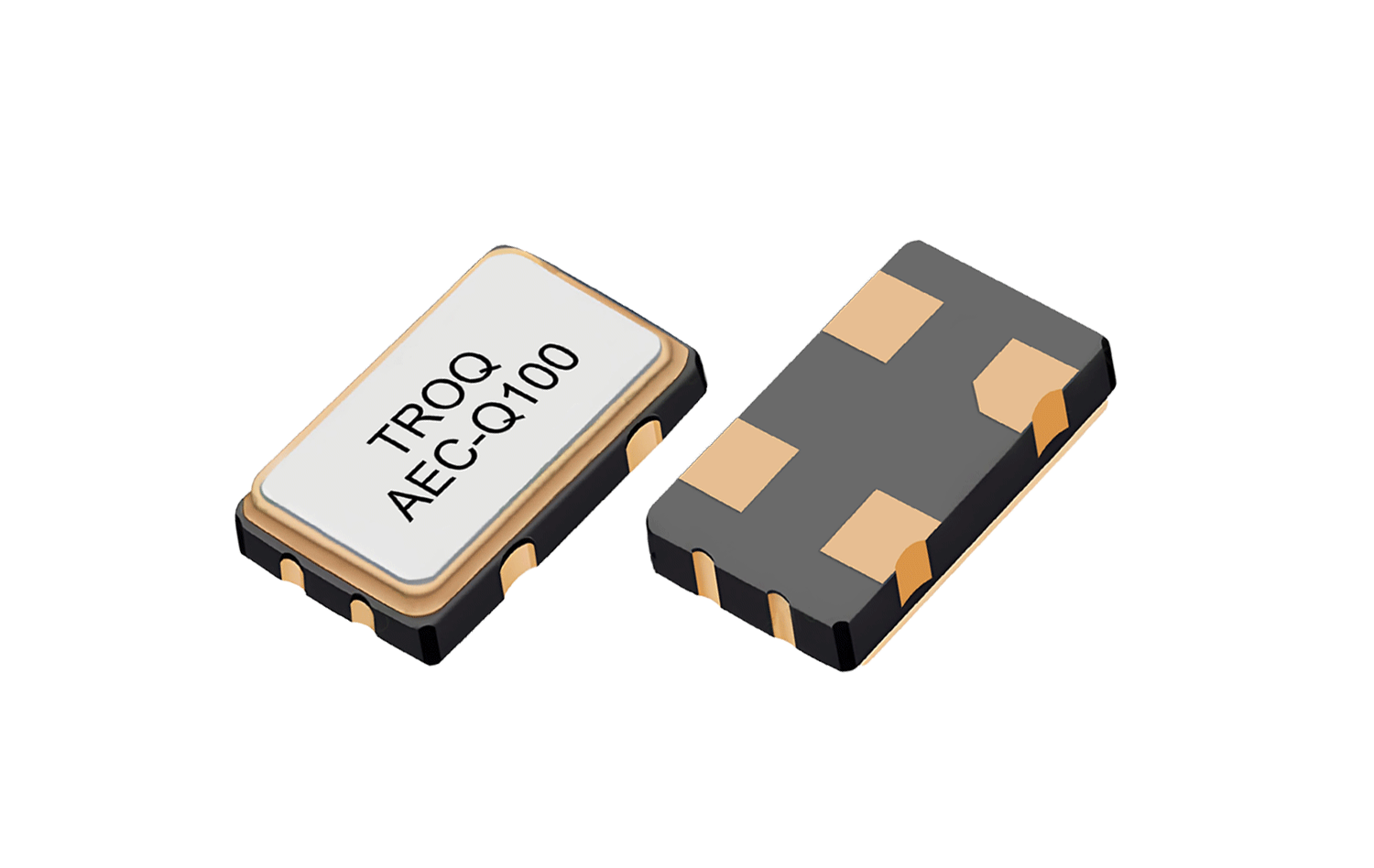

AEC-Q100

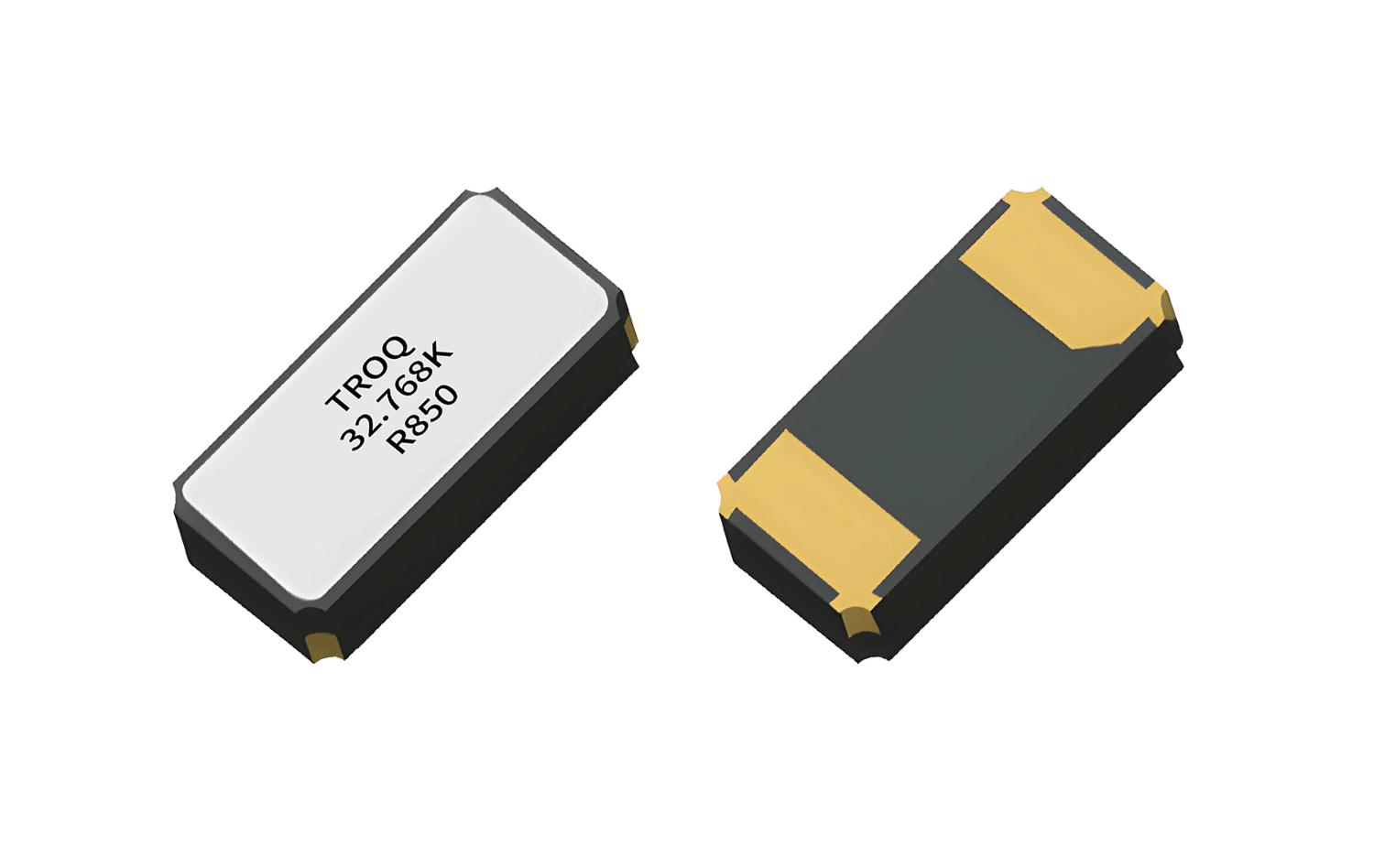

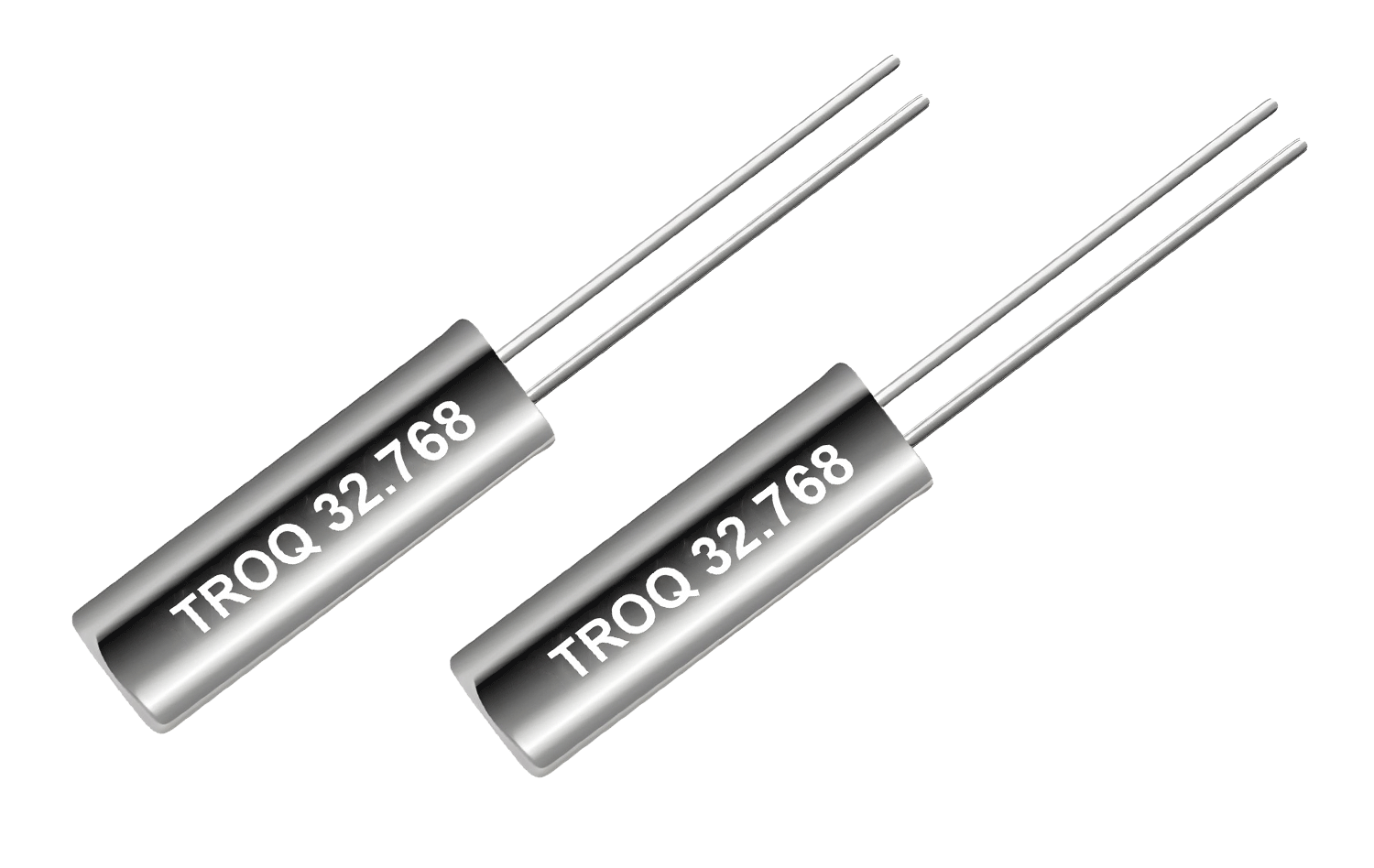

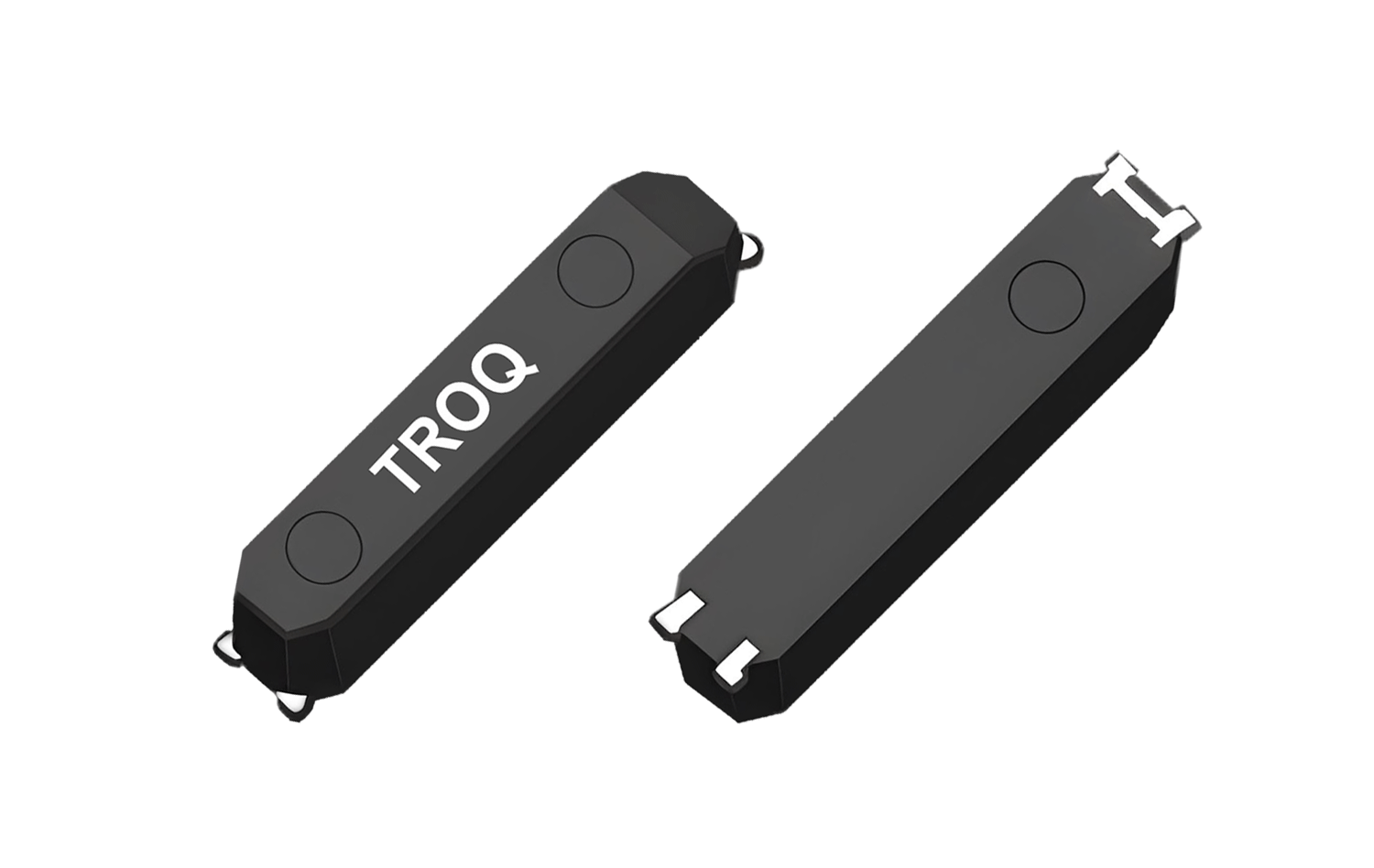

無源32.768KHz
有源32.768KHz

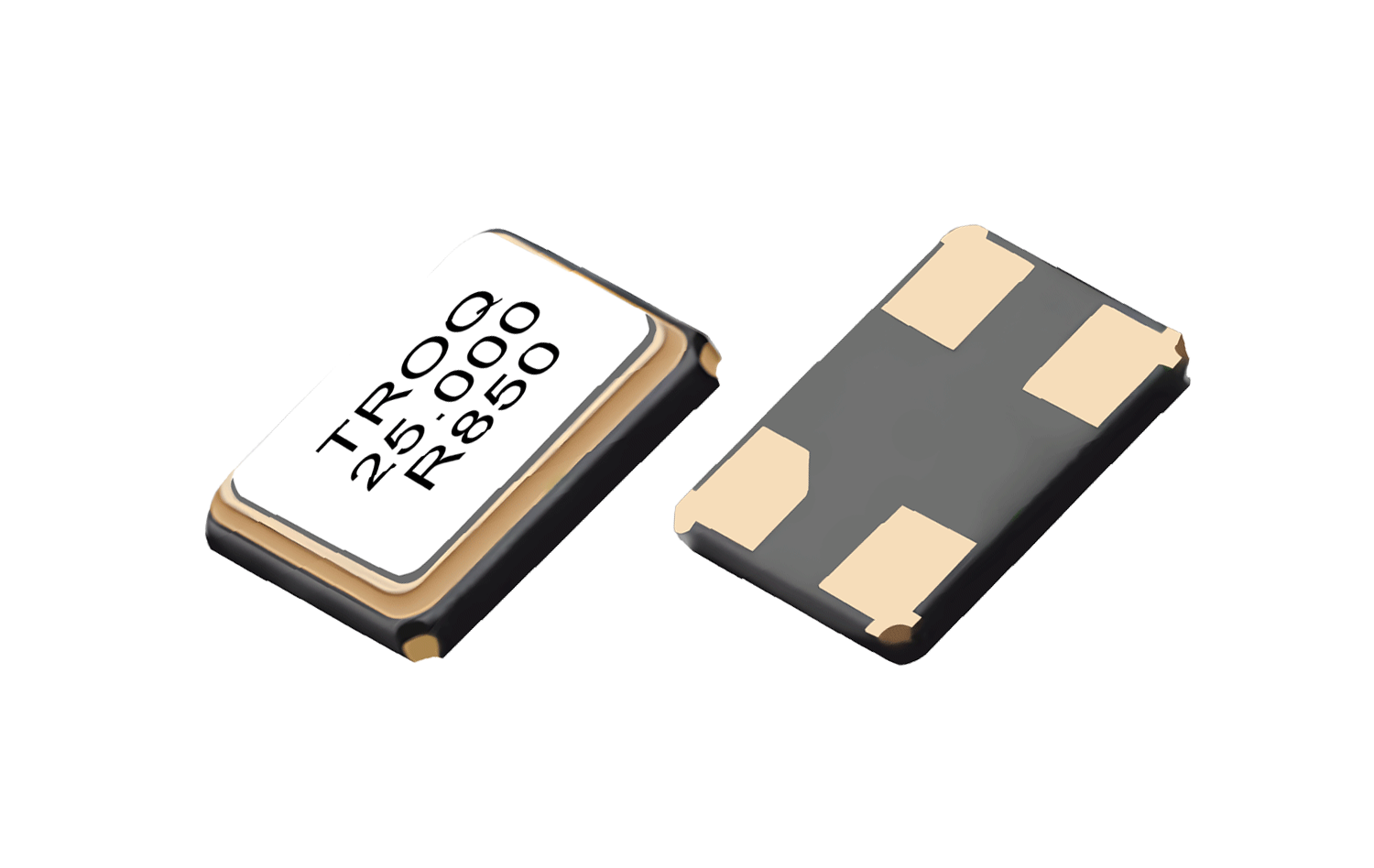

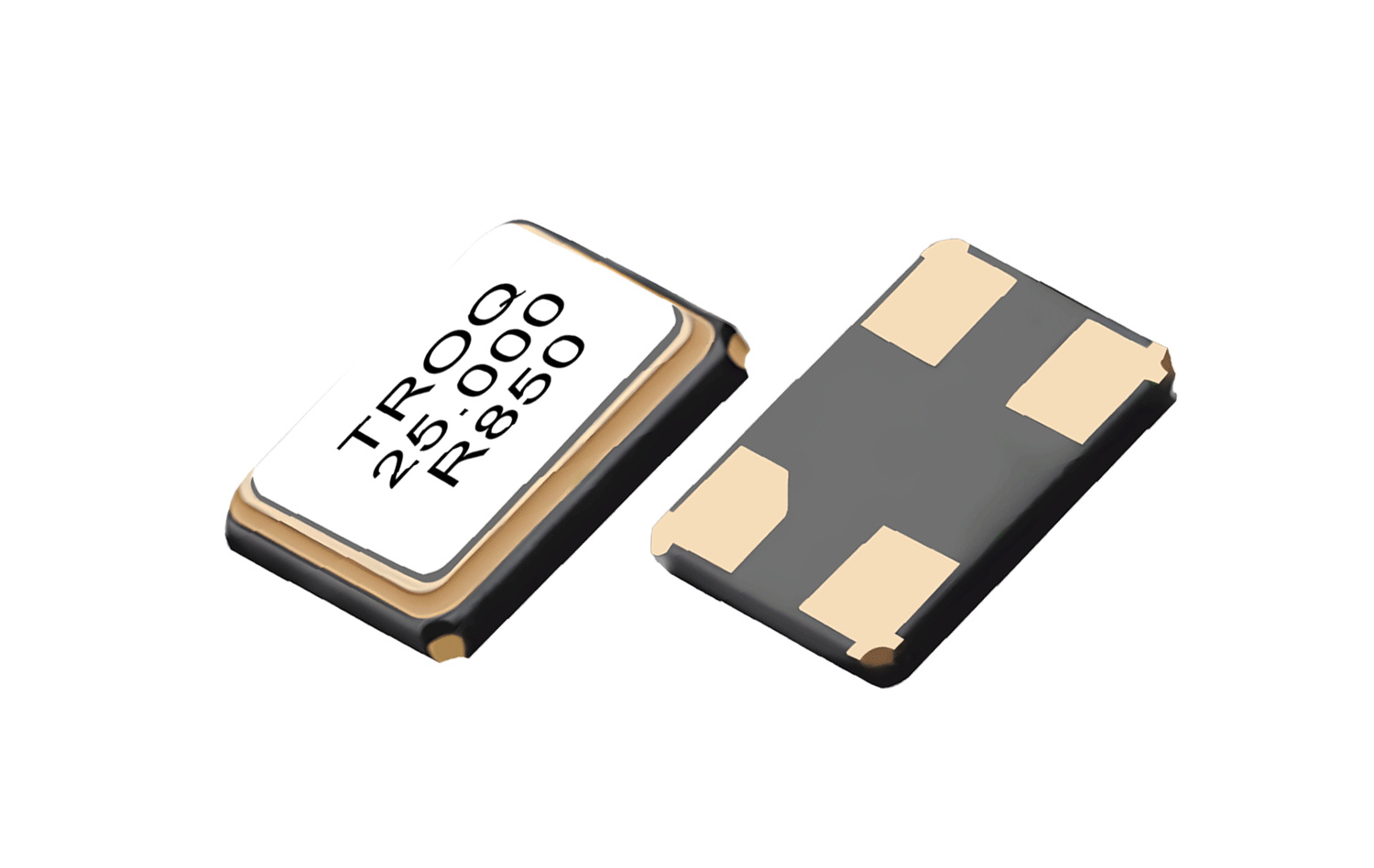

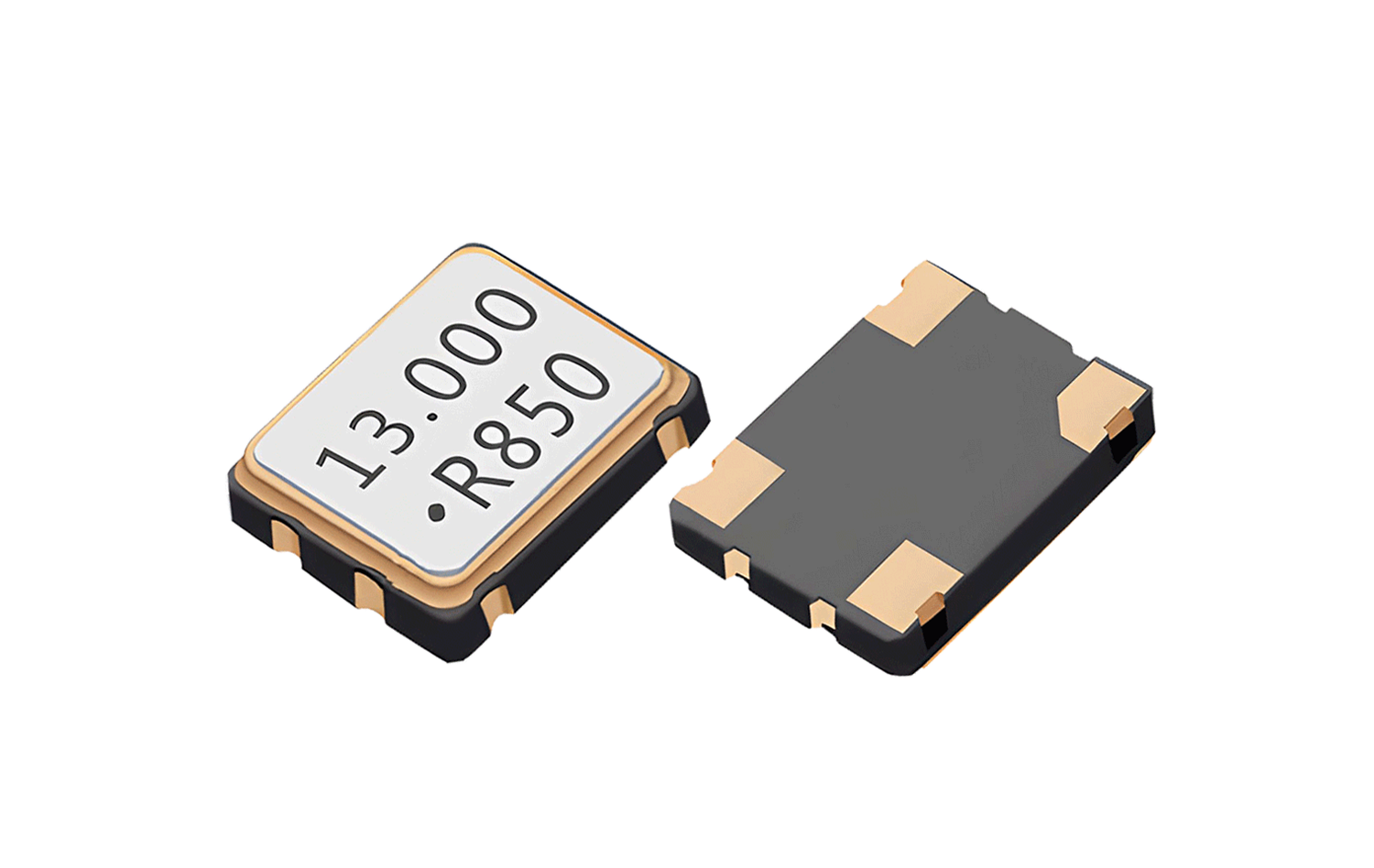

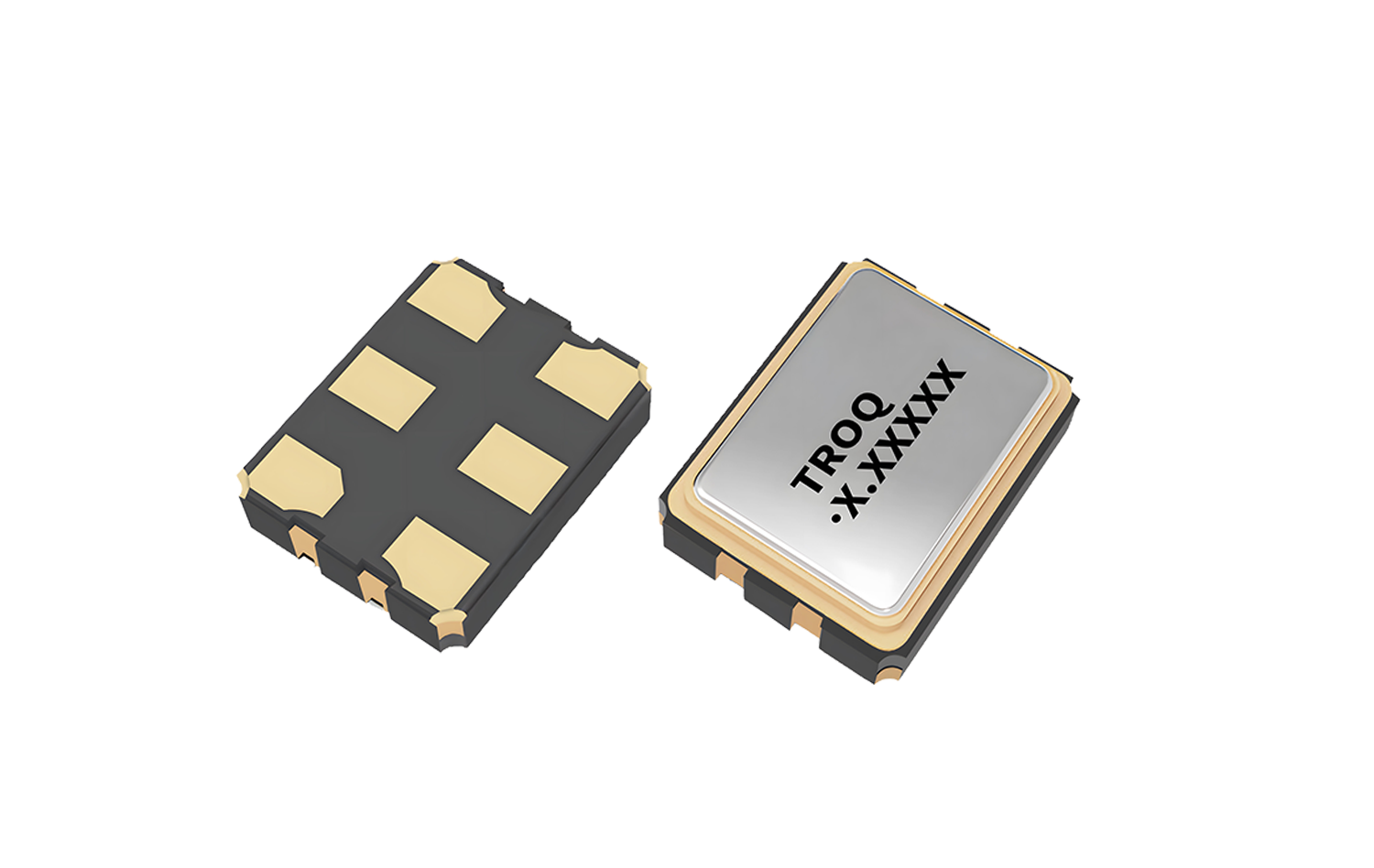

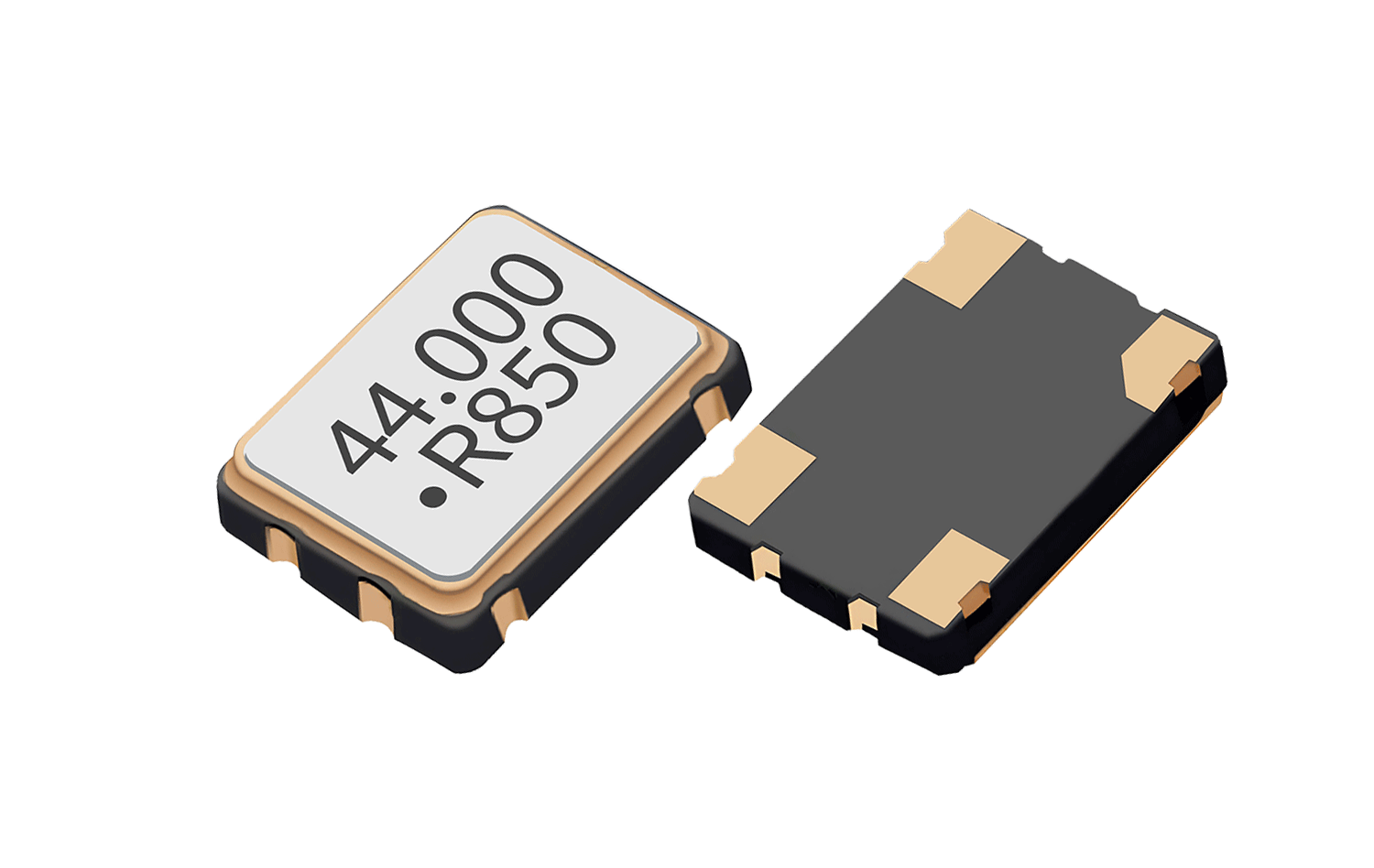

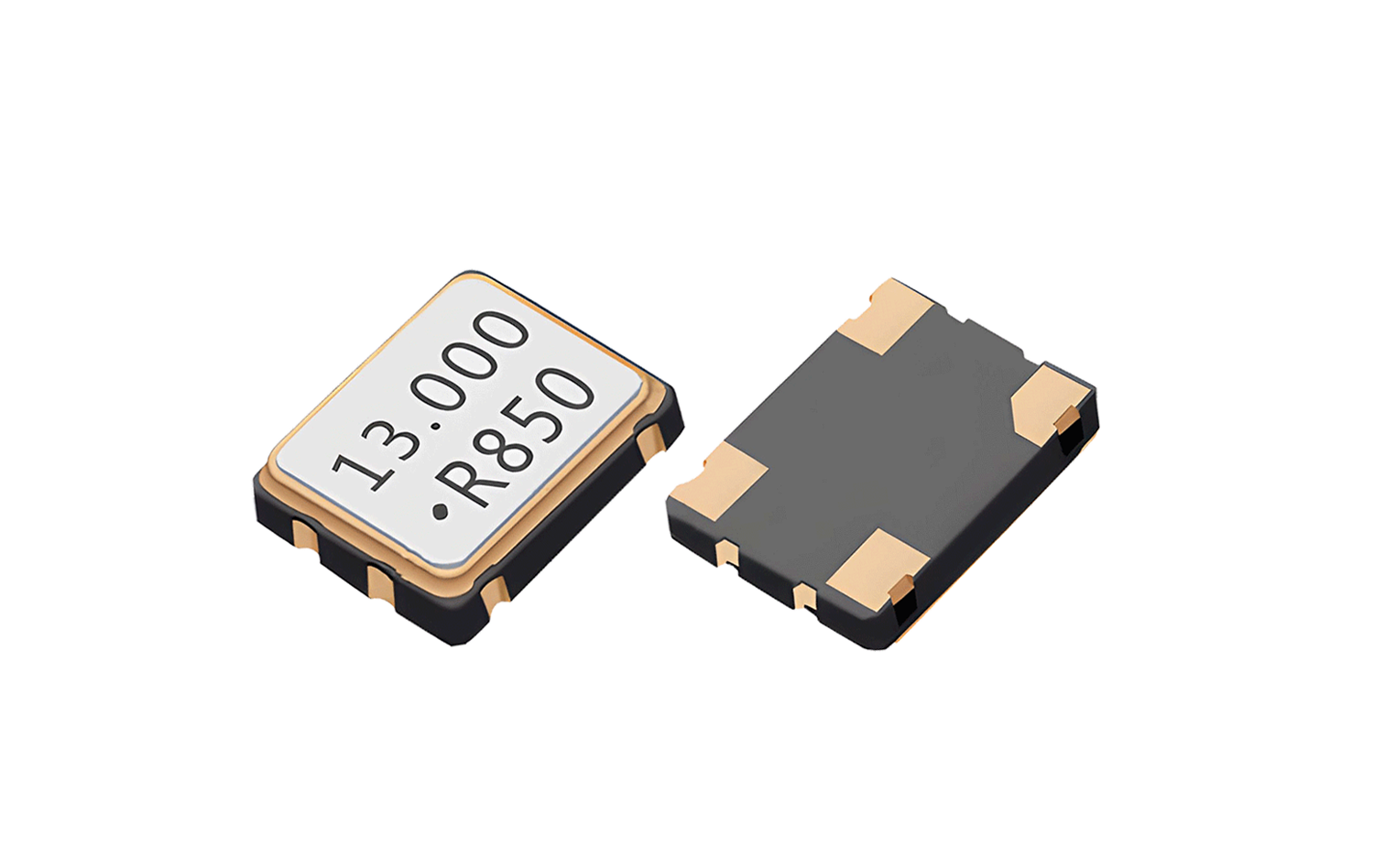

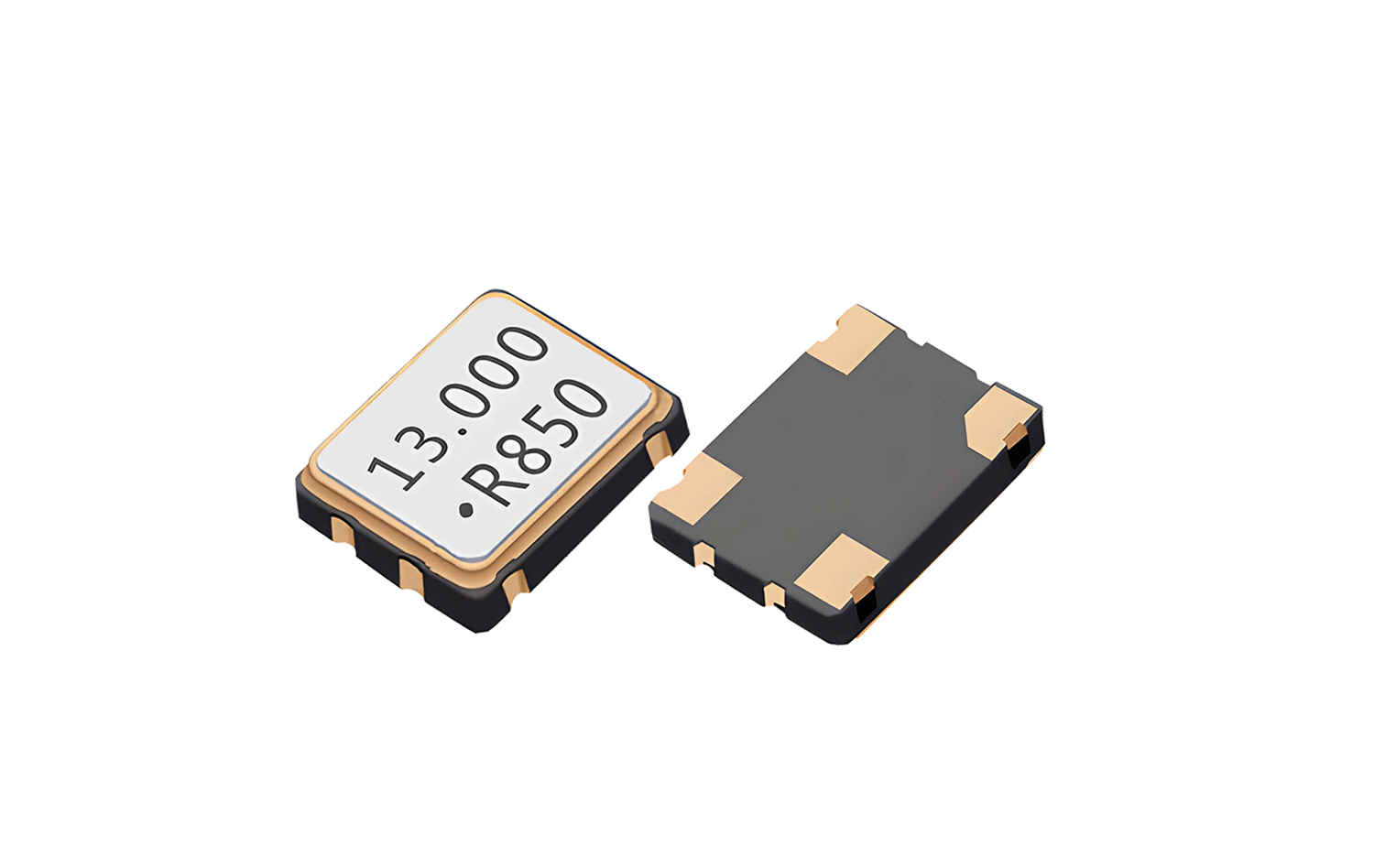

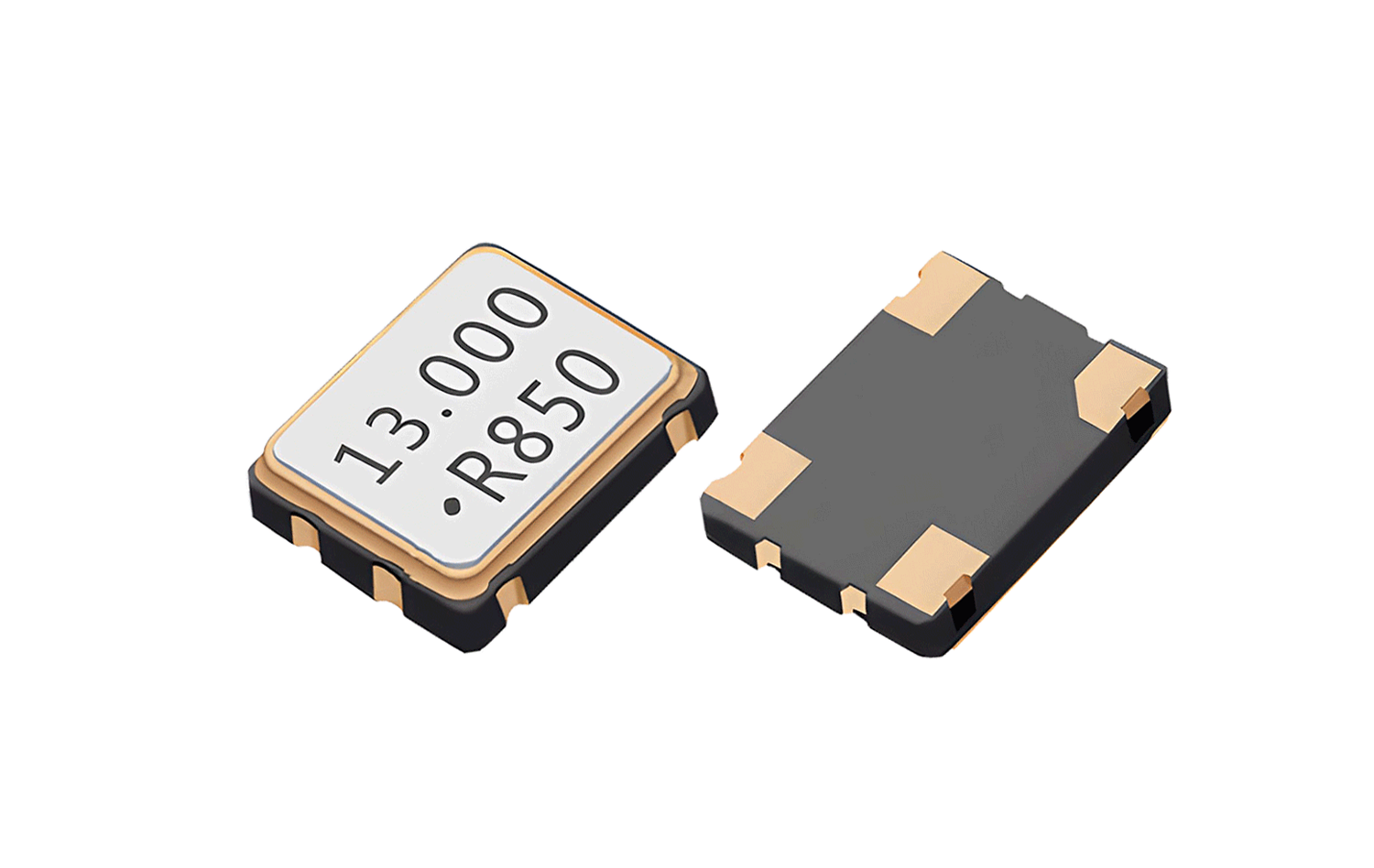

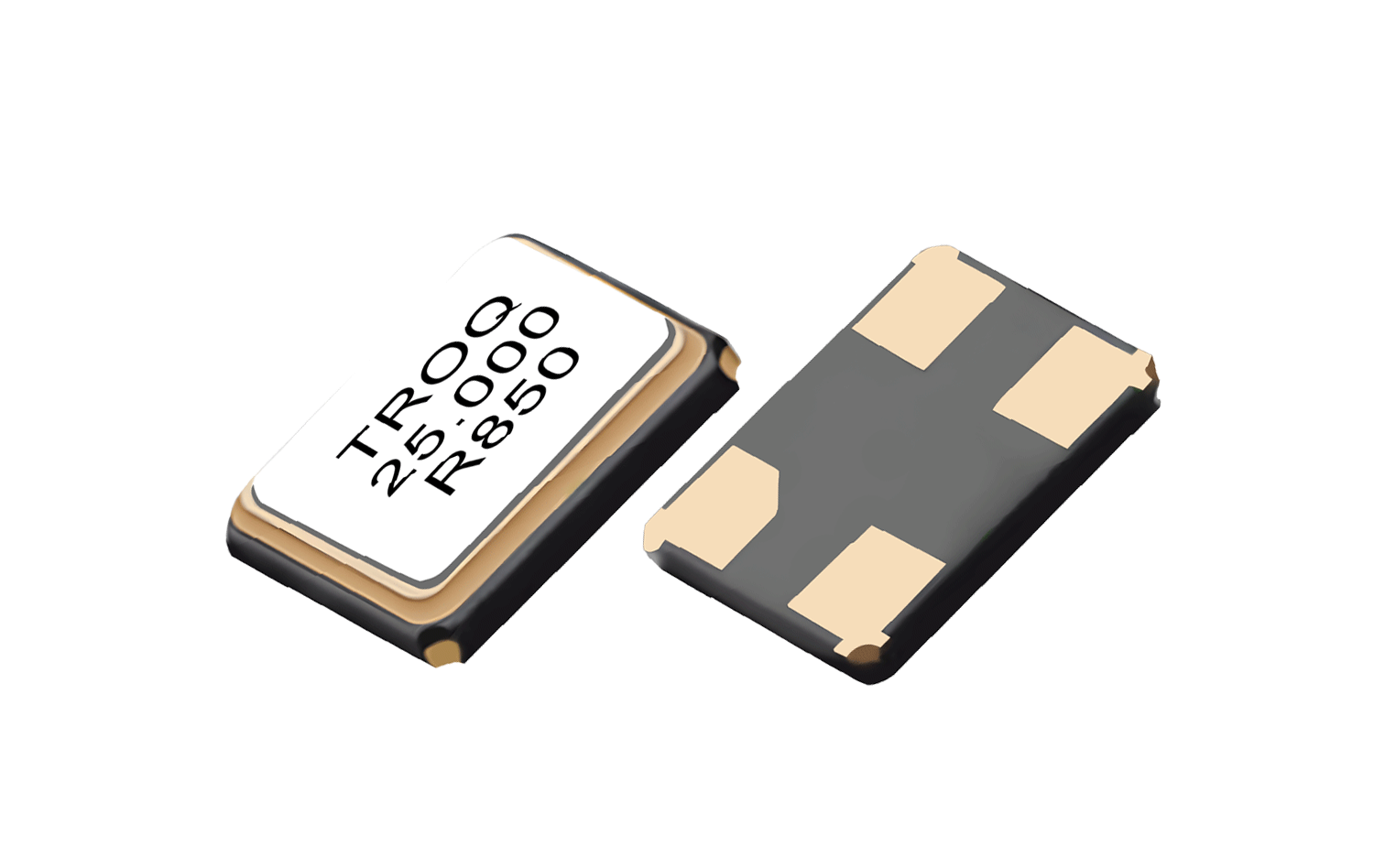

有源晶振

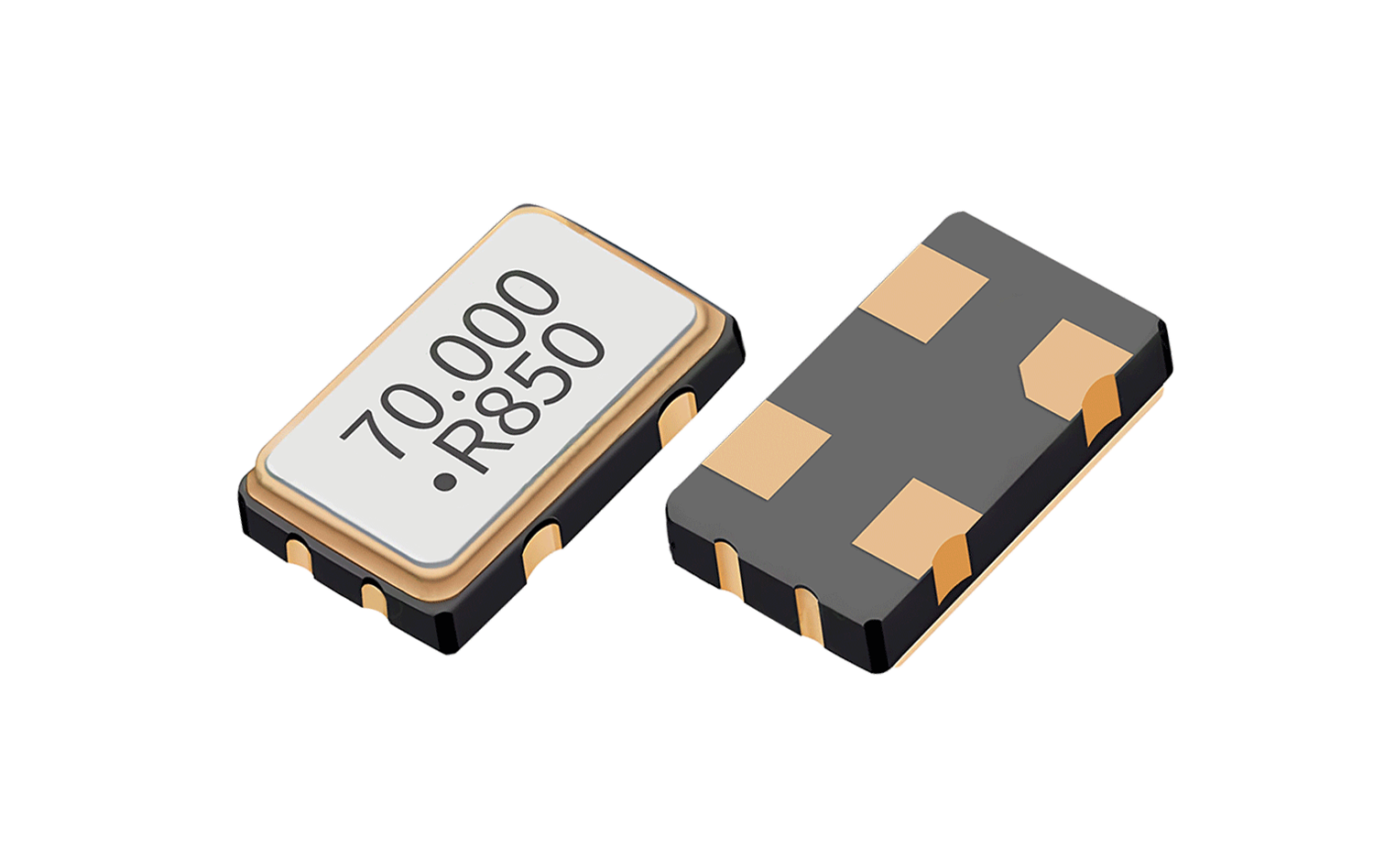

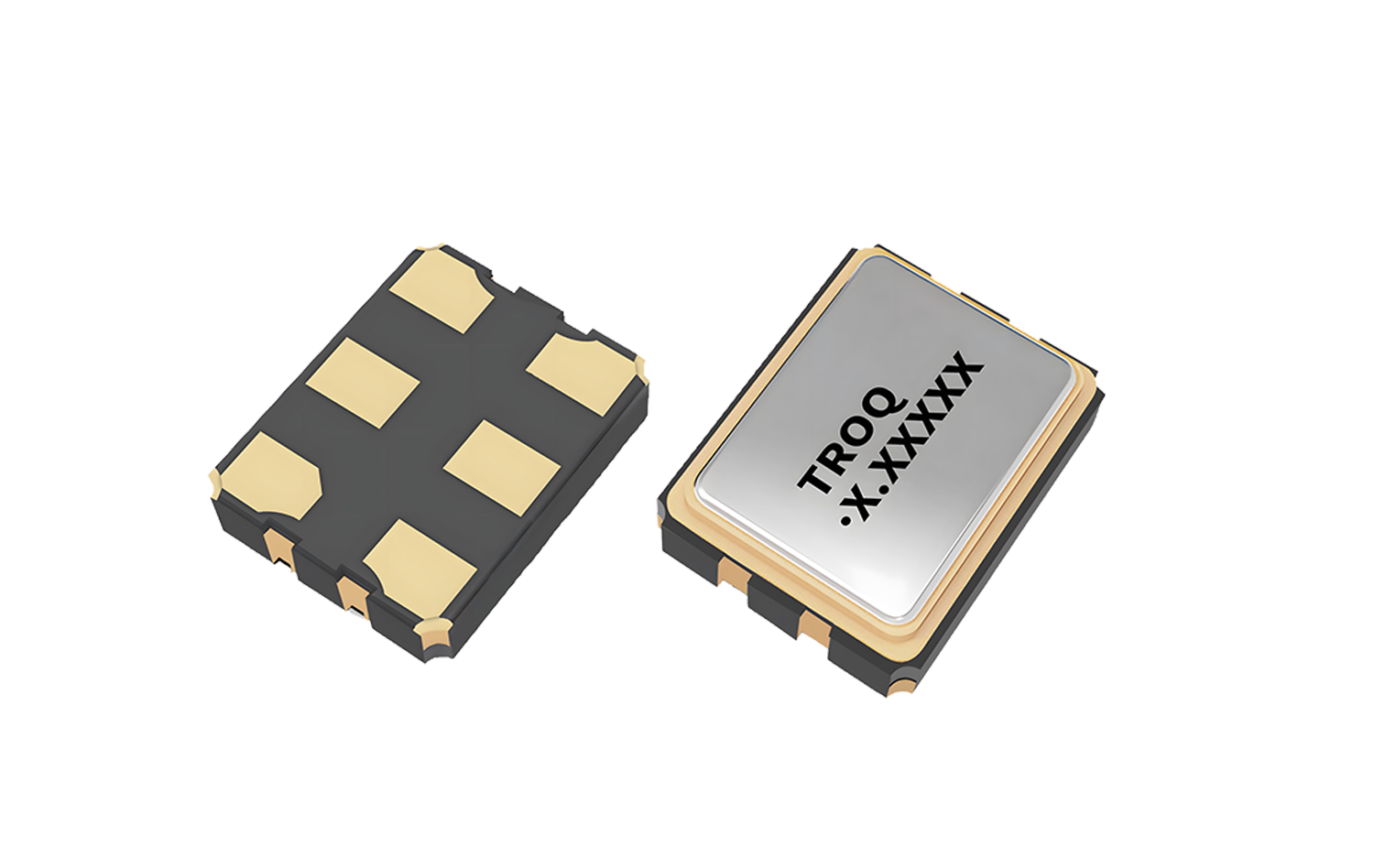

差分振蕩器
溫補/壓控溫補
應用領域
全球頻率器件供應商
-
車載電子
-
消費電子
-
網絡通訊
-
智能家居
-
醫療系統
-
安防工控
車載電子
晶振在汽車電子領域中發揮著不可或缺的作用，為汽車的各種系統提供穩定的時間基準和頻率參考。車規級晶振應用的主要系統有汽車安全控制系統、汽車信息情報系統、汽車智能運輸系統等。
了解更多
消費電子
消費電子鐘的晶振其主要作用是:為系統提供基本的時鐘信號。包括個人智能穿戴設備:智能游戲機、手機、電腦、電話、打印機、藍牙耳機、電腦顯示器無線投影儀等
了解更多
網絡通訊
現代電子通信已經廣泛應用于人們的日常生活中例如移動無線網絡,射頻識別技術(RFID),蜂窩技術軟件無線電技術等應用。在通信網絡中通常分有有線通信和無線通信。有線通信涵
了解更多
智能家居
通過物聯網技術將家中的各種設備:如音視頻設備、照明系統、窗簾控制、空調控制、安防系統、數字影院系統、影音服務器、影柜系統、網絡家電等。
了解更多
醫療系統
數字化醫院是現在醫療的發展趨勢，其結合了數字化醫療設備，網絡平臺，以及醫院業務軟件。醫院便可降低成本，優化流程,提高效率。常見的醫療電子設備有智能體溫槍,核磁共振成像紅外線測溫機器人等直接或者間接用于人體的儀器。
了解更多
安防工控
應用光纖、同軸電纜或微波在其閉合的環路內傳輸視頻信號，并從攝像到圖像顯示和記錄構成獨立完整的系統。包含攝像頭、中控式 HDMI 矩陣等。比較廣泛使用的工業控制產品有PLC、變頻器伺服電機、工控機等。
了解更多- IATF16949質量管理體系認證
- AEC-Q200/100可靠性認證
- 浙江省級研發質量檢測中心
- 日系/臺系一線晶振品牌代工廠 20余年
- 進口全自動產線+自研晶片
- 50余年設計/研發經驗
- FAE團隊提供免費專業技術服務
- 無源高精度±5PPM
樣品/報價
提交需求后，我們會盡快與您取得聯系

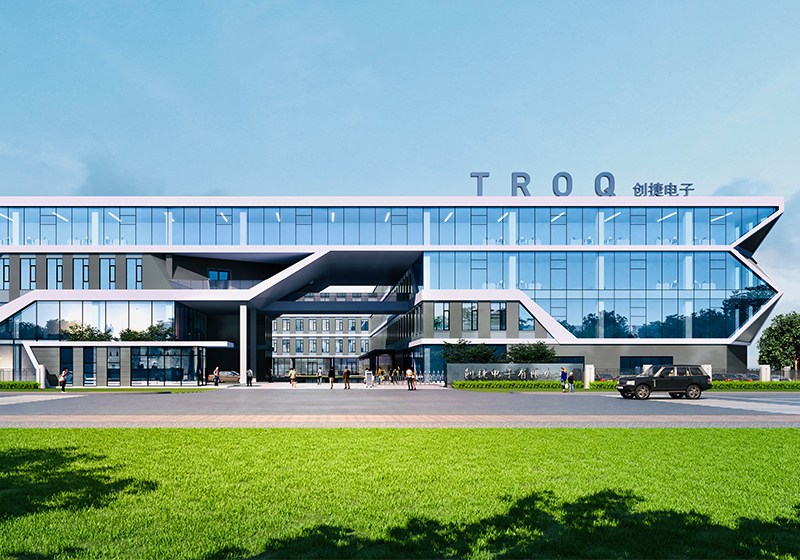

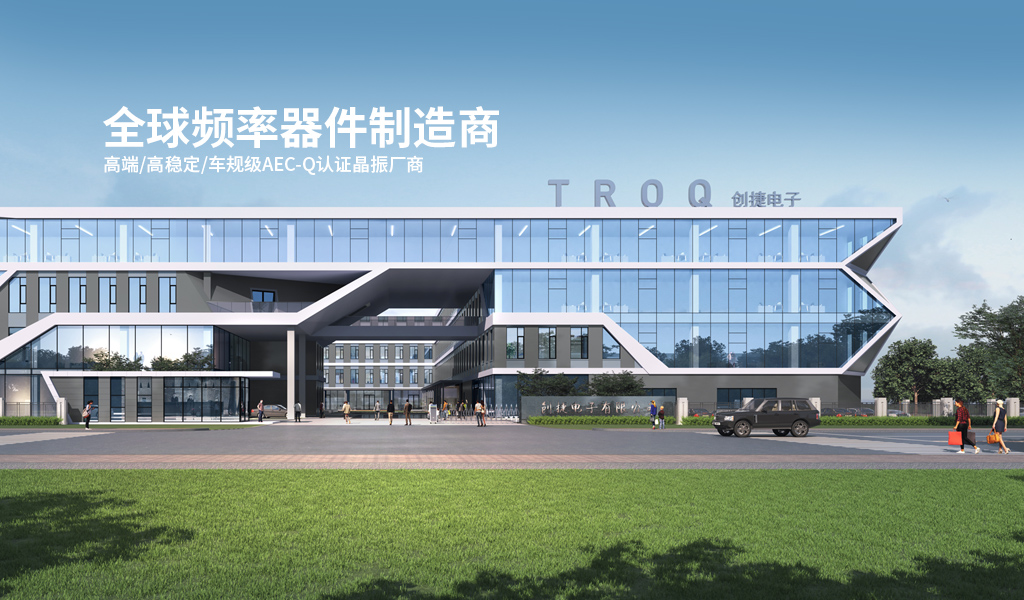

公司簡介
專注頻率器件設計、 研發、生產、銷售于一體的國家級高新技術企業、浙江省專精特新中小企業、浙江省科技型中小企業、浙江省級研發中心、浙江省頻率器件研究院...
了解更多-
18000
m2
標準化無塵生產廠房
-
300
人
FAE技術團隊及員工
-
1920
kk
年產量
-
20000
+
服務客戶
-
100
+
專利及榮譽
合作客戶
扎根行業是認可，更是擔當！
新聞資訊
公司新聞
資訊百科
-
2024.09.26
喜報|TROQ創捷電子榮獲中電協會“2023年度行業運行監測工作先進單位”稱號
-
2024.08.30
喜報 | TROQ創捷電子榮獲浙江省企業研究院證書
-
2024.08.13
TROQ 金華市創捷電子有限公司關于公司名稱混淆的聲明
-
2024.06.07
無鹵證書CANEC23007324002(GZP23-009100)-HF
-
2024.05.07
TROQ創捷電子通過高通QUALCOMM芯片平臺認證
-
2024.04.08
2024香港春季消費電子展——TROQ創捷電子與您不見不散
-
2024.03.20
科技前沿,浙江制造——走進浙江省創捷電子頻率元件研究院
規級晶振認證AEC-Q200 (2).jpg?6L2m6KeE57qn5pm25oyv6K6k6K+BQUVDLVEyMDAgKDIpLmpwZw==)
常見問題
-
問
晶振電路和時鐘電路一樣嗎？
答
晶振電路是時鐘電路的一種常見形式，但并不是所有時鐘電路都是晶振電路。 時鐘電路是產生像時鐘一樣準確運動的振蕩電路，任何工作都按時間順序，用于產生這個時間的電路就是時鐘電路。它一般由晶體振蕩器、晶震控制芯片和電容組成，應用十分廣泛，如電腦的時鐘電路、電子表的時鐘電路以及MP3MP4的時鐘電路。 晶振電路是一種特殊的時鐘電路，它通常由晶體振蕩器作為主控原件來產生振蕩時鐘。這種電路在IT(通訊產品，數控產品，單片機，電腦)主件中很常見，因?yàn)樗転橹骺靥幚砥魈峁┱９ぷ鞯恼袷帟r(shí)鐘。 因此，晶振電路是時鐘電路的一種特殊形式，但并非所有時鐘電路都是晶振電路。
-
問
晶振單位及換算單位有什么關系？
答
晶振的單位是赫茲（Hz），通常使用的單位為千赫茲（KHz）和兆赫茲（MHz）。他們之間的換算關系為1MHZ=1000KHZ=1000000HZ。 晶振是晶體諧振器和晶體振蕩器的統稱，是一種利用天然礦物質-石英，按一定方位切割制作的元件，在電路中，一般用字母XL或者OS來代替。晶振是頻率元器件，有諧振器、振蕩器、濾波器之分，晶振中最常見的頻率為32.768KHZ。晶振在電路板中的作用，通俗易懂講就是將不需要的頻率轉換為需要的頻率。
-
問
晶振負載電容公式，怎么計算？
答
Cf = [Cd * Cg / (Cd + Cg)] + Cic + △C 其中，Cd和Cg分別接在晶振的兩個腳上和對地的電容，Cic（集成電路內部電容）+△C（PCB上電容）經驗值為3至5pf。 需要注意的是，不同的IC和PCB材質會有差異，故需要根據實際情況適當調整。
-
問
為什么PCB板上需要晶振
答
因?yàn)榫д袷菚r(shí)鐘電路中最重要的部件，主要作用是向顯卡、網卡、主板等配件的各部分提供基準頻率。它就像個標尺，工作頻率不穩定會造成相關設備工作頻率不穩定，容易出現問題。另外，晶振的另一個作用是為系統提供基本的時鐘信號，通常一個系統共用一個晶振，便于各部分保持同步。有些通訊系統的基頻和射頻使用不同的晶振，而通過電子調整頻率的方法保持同步。
-
問
晶振的工作溫度范圍是多少？
答
晶振的工作溫度范圍是指晶振能夠正常工作的溫度范圍，一般是由晶體諧振器和封裝材料的溫度限制所決定。市場上常見的晶振的工作溫度范圍一般為工業級-40℃~+85℃，一些高端電子產品中使用的晶振甚至能夠在-55℃至+125℃的溫度范圍內正常工作。 在低溫環境下，由于晶體諧振器阻抗較高，會導致驅動電路輸出功率過小，從而影響輸出波形的穩定性和波形失真。而在高溫環境下，晶體諧振器中的水汽和雜質會揮發出來，導致諧振頻率下降，從而影響晶振的精度和穩定性。此外，在極端高溫或低溫環境下，晶振的封裝材料也可能受到熱脹冷縮的影響，導致晶振發生破裂或失效。 在選擇晶振時，需要考慮產品工作的環境溫度范圍、所需精度和穩定性、封裝材料和生產制程的質量以及成本因素。
-
問
晶振生產要求真空度多少？
答
晶振在生產過程中對環境的要求非常嚴格，其中對真空度的要求尤其高。為了確保晶振的品質和性能，生產過程需要在高度真空的環境中進行。 在制造晶振時，真空度的高低直接影響到晶振的頻率穩定性、精度以及可靠性。如果生產環境中的真空度達不到要求，就會導致晶振的性能下降，甚至無法正常工作。 一般來說，為了確保晶振的質量，生產過程中的真空度需要達到10^-6 Torr（托）或更低。只有在這樣的環境下，才能最大限度地減少雜質和空氣中的濕氣等因素對晶振性能的影響。 此外，真空度也是晶振制造過程中的一個重要工藝參數。通過控制真空度的高低，可以更好地控制晶振的制造過程，從而獲得更高品質的晶振。 總之，為了保證晶振的性能和質量，生產過程需要在高真空度的環境條件下進行。
-
問
晶振原廠生產的是正品嗎？
答
晶振原廠生產的晶振是正品，即原廠正品。因?yàn)榫д裨瓘S(chǎng)會經過晶振檢測，只有檢測通過后，才會進行下一道工序，即激光印字。印字是采用激光打印的方式進行，經過激光機器調試后打印，從激光的力度和角度，都是有嚴格的規格要求，印字大小整體比例合適，清晰整齊，看起來很舒適。這樣做是為了在發生晶振品質問題后，能便于客戶或者廠家追溯回來，進行產品原因分析。 但是，不能僅憑原廠生產就判斷晶振是正品，一些不法商家可能會使用假冒偽劣的晶振來欺騙消費者，因此購買晶振時需要選擇可靠的渠道和品牌。
-
問
晶振有源和無源有什么區別？
答
晶振有源和無源的主要區別如下： 1. 組成和結構：有源晶振內部含有晶體和外圍電路，只需外部提供一個電壓源，就能直接輸出信號。其一般有四個腳，一個電源，一個接地，一個信號輸出端，一個NC（空腳）。無源晶振則只有一個晶體，必須結合外圍電路構成一個振蕩器才能輸出特定頻率的信號，且這個振蕩器需要提供電源。 2. 性能和精度：有源晶振的精度可以達到0.1ppm，而無源晶振的最高精度為5ppm。精度越高，頻率穩定性也越好。此外，有源晶振在穩定性上要?jiǎng)龠^(guò)無源晶振，但也有信號電平固定等自身小小的缺陷。 3. 成本和便捷性：無源晶振電路在成本上更優，而有源晶振電路在產品性能上更優。 選擇使用有源晶振還是無源晶振取決于具體的使用需求和產品特點。
-
問
晶振的結構及原理是什么？
答
晶振的結構和原理如下： 1. 晶振的構造：晶振的核心是石英晶體，這種晶體有一個很重要的特性，如果給它施加交變電壓，它就會產生機械振蕩，反之，如果給它機械振動，它又會產生交變電壓，這種特性叫機電效應。 2. 晶振的工作原理：石英晶體的損耗非常小，也就是說，Q值非常高。作為振蕩器，它可以產生非常穩定的振蕩。當用作濾波器時，它可以得到非常穩定和陡峭的帶通曲線或帶阻曲線。
-
問
無源晶振起振的條件是什么？
答
無源晶振的起振條件主要受到電路環境條件和外部負載條件的影響。 1. 電路環境條件：電源電壓Vcc和電路中元件的工作靜態電流Icc是影響無源晶振起振的主要電路環境條件。電路上通常會有其他靜態電流，這些也要重點考慮，以免浪費電能。 2. 外部負載條件：外部負載條件是指系統中外部電路的參數和結構，它會大大影響系統的性能。當外部負載的時候，系統的頻率會發生變化，會導致振幅的變化，進而影響振蕩器的正常工作。此外，外部負載中的元件的參數和結構也會影響振蕩器的穩定性。 在布線設計時，一般晶振下不走線，晶振四周加屏蔽，外接電容應盡量靠近IC接地而不是遠離IC接地。否則，即使晶振起振，也較容易受到周邊雜散信號之干擾，發生輸出頻率信號不穩定或頻偏等不良現象，直接影響IC正常工作。另外，注意電路板溫度變化、電路電壓波動等都會干擾到晶振的頻率。
-
問
晶振有正負極嗎？
答
無源晶振（通常說的晶振）是沒有正負極的。它是由晶體、諧振電路和封裝組成的電子元件，其內部結構并不像電池那樣存在正極和負極。在電路中使用晶振時，需要將晶振的引腳連接到合適的電路上，以及根據晶振規格進行正確的電路設計和連接。 有源晶振則是有正負極的，不過具體的正負極可能會因型號和制造商而異，需要參照具體產品手冊進行連接。
-
問
晶振的頻率是如何計算的？
答
晶振的頻率計算公式為：f = 1 / (2 * π * C * √(L * C))。其中，f表示晶振器的輸出頻率，C表示晶振器的電容，L表示晶振器的電感。在實際應用中，晶振器的電容和電感通常是固定的，因此，晶振頻率計算公式中的C和L是已知的。將已知的C和L代入公式中，即可得到晶振器的輸出頻率。其中晶體諧振頻率取決于晶振的物理尺寸和材料。
-
問
如何測試晶振是否工作正常？
答
可以使用以下三種方法測試晶振是否工作正常： 1. 示波器檢測法：晶振在激發時會產生正弦波，如果在時鐘引腳上查看代表正弦波的波形是合適的。 如果時鐘不能正常工作，請更換晶振。 當顯示器進來時沒有高壓癥狀，用示波器檢查晶體發現波形非常不穩定，更換微處理器解決了無高壓?jiǎn)栴}，晶振波形顯示完美的正弦波。 2. 頻率計數器檢測法：必須在設備電源“打開”時進行測量。 將儀表或頻率計數器的探頭放在晶振引腳上并讀取測量值。 確保使用的頻率計數器表的范圍高于正在檢查的晶振頻率。 如果晶振為8 mhz，那么使用的儀表應該具有能夠檢查該頻率的范圍。 假設晶振的讀數為2.5 mhz，那么可以知道晶振不能正常工作，需要更換。 3. 測試電路檢測法：顯示器件能夠顯示字符和符號，在電子設備中的應用日益廣泛。 以上三種方法都可以用來測試晶振是否工作正常，具體方法可能會因不同的設備和應用場景而有所不同。
-
問
晶振起振但頻率不正確是什么原因
答
1.晶振引腳接觸不良或接反了。 2.晶振頻率不正確，需要更換晶振。 3.檢查晶體振蕩器本身的質量，確保其符合規格要求。 4.檢查周?chē)h(huán)境的溫度和電磁干擾情況，盡可能減少其對晶體振蕩器的影響。 5.在晶體振蕩器電路中添加溫度補償電路以提高頻率穩定性。 6.MCU本身的時鐘源有問題，需要檢查或更換MCU。
-
問
晶振為什么不起振？
答
1. 晶振沒有中斷片或中斷片未連接好; 2. 晶體管引腳接反了，或者晶振引腳接反了; 3. 晶振頻率不正確，可能需要更換晶振。
-
問
為何要采用水晶振動子來作振蕩器?
答
采用水晶振動子來作振蕩器的原因主要有以下幾點： 1. 頻率穩定性好：水晶振動子產生的振蕩頻率穩定性非常好，其精度遠高于其他振蕩元件。 2. 容易設計：水晶振動子具有易于設計和線路簡潔等優點。 3. 高品質因數：水晶是一種硬度很高的材料，具有很高的品質因數，使得振動子具有很高的頻率準確性和穩定性。 4. 良好的溫度穩定性：水晶振動子的頻率穩定性不受溫度的影響，因此在各種溫度條件下都能保持穩定的振蕩頻率。 5. 抗電磁干擾能力強：水晶振動子對電磁干擾的抵抗能力較強，因此在復雜的電磁環境中也能保持穩定的振蕩頻率。 6. 長壽命：水晶振動子的壽命很長，可以長期穩定地工作。 7. 適合用于精密測量和通訊：由于其高精度、高穩定性和良好的抗干擾能力，水晶振動子被廣泛應用于精密測量和通訊領域。 水晶振動子在各方面都具有優良的性能，因此被廣泛應用于各種需要高精度、高穩定性和抗干擾能力強的場合。
-
問
為什么水晶振動子與石英振蕩器不能摔到?
答
當它們摔到的時候，可能會造成晶片破片及一些其他因素。特別是水晶振動子的晶片厚度很薄，例如25Mhz的水晶振動子，其厚度約為0.0668mm，這種厚度使得它比較脆弱，容易受到損傷。
-
問
低電源設計會對振蕩器產生什么影響?
答
低電源設計對振蕩器的影響主要體現在高頻振蕩器（OSCILLATOR）的設計上。這主要帶來兩個問題： 1. 在設計高頻OSCILLATOR時，可能會面臨放大器低的高頻增益及高的CRYSTAL等效電阻。也就是說，低電源設計可能使得振蕩器在高頻下的性能受到影響，可能導致增益不足或者電阻過高，進而影響振蕩器的穩定性和準確性。 2. 負性阻抗（Negative Impedance）問題。負性阻抗是指從石英晶體共振子的二個端子往振蕩線路看過去，所遭遇到振蕩線路在振蕩頻率時的阻抗特性值。這個特性值可能會因?yàn)榈碗娫丛O(shè)計而發生變化，影響振蕩器的性能。 請注意，這些影響可能會因具體的振蕩器設計和電源設計的細節而有所不同。在設計和實施電源系統時，應充分考慮這些因素以?xún)?yōu)化振蕩器的性能。如有需要，可以尋求相關領域的專家?guī)椭M(jìn)行設計和優化。
-
問
何謂PPM?如何計算?
答
Part Per Million意指百萬分之一的頻率跳動值；以實際頻率減目的頻率再除以目的頻率且將小數點往后移六位數即是ppm值，具有很高的穩定性。 例:目的頻率是25.000000MHz ，實際頻率是25.000015MHz (25.000015-25.000000)/25.000000=0.0000006將小數點往后移六位數，即為 0.6ppm。
-
問
什么是車規級晶振？
答
車規級晶振是指在汽車電子領域使用的晶振，通過AEC-Q100/200認證，具有更高的抗干擾性和穩定性，能夠適應惡劣的工作環境。
-
問
如何選用適合的晶振負載？
答
選用適合的晶振負載需要考慮多個因素，包括晶振頻率、負載電路環境、噪聲等級和穩定性要求等。如果選擇不當會影響電路性能，因此需要結合具體的應用場景進行選擇。
-
問
如何確定晶振負載大小？
答
晶振負載的大小通常由晶振廠家確定，可以在晶振數據手冊中找到。一般來說，晶振負載大小與晶振頻率和電路環境有關，需要根據具體的應用場景進行選擇。
-
問
晶振負載有哪些常見的規格？
答
晶振負載常見的規格包括12.5pF、18pF、20pF、22pF等。不同的晶振廠家和產品可能會有不同的負載規格，需要按照實際情況進行選擇。
-
問
晶振負載對系統有什么影響？
答
晶振負載的大小會影響晶振的諧振頻率和振蕩穩定性，如果負載電容過小，會導致晶振頻率偏高、震蕩穩定性變差；如果負載電容過大，則會導致晶振頻率偏低、震蕩幅度變小。
-
問
廠商規格書內的CL是什么含意?
答
是指制作振蕩器時加的負載電容，通常表示為CL，它是晶振在正常工作時需要連接的負載電容，用來與諧振器自身和外部電路形成諧振回路，這樣子振蕩頻率才會準確。
-
問
晶振的工作原理是什么？
答
晶振的工作原理是利用石英的壓電效應，通過外部電路施加交變電場，使晶體振動產生共振。
-
問
晶振的常見類型有哪些？
答
晶振，即晶體振蕩器，是一種用于產生穩定頻率的電子元件。根據功能和實現技術的不同，晶振可以分為多種類型。以下是一些常見的晶振類型：普通無源諧振器（低頻KHz/高頻Mhz）、內置熱敏電阻的無源晶振（熱敏晶振TSX）、普通晶體振蕩器（SPXO）、壓控晶體振蕩器（VCXO）、恒溫晶體振蕩器（OCXO）、溫度補償晶體振蕩器（TCXO）等
-
問
晶振是什么以及晶振的作用
答
晶振是一種常用的電子元器件，用于產生穩定的高精度電信號。提供給CPU、DSP、FPGA等芯片，確保系統正常運行。
